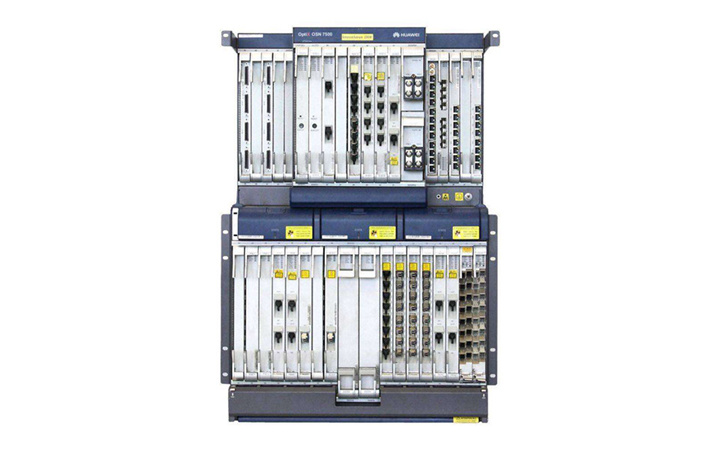

OSN7500光傳輸支持STM-64大容量設備；支持網絡設備從10G到40G的在線升級?？膳cOptiX OSN3500、OptiX OSN2500、OptiX OSN1500、OptiX OSN500、OptiX OSN550等光傳輸設備混合組網，可以實現從骨干層、匯聚層到接入層的全系列解決方案。

OptiX OSN2500/1500/3500/7500業務板件、軟件完全兼容，構成統一平臺。這樣可以大大降低維護成本以及備板備件的成本。OSN智能平臺在業務能力方面高效組合，給運營商最高性價比的解決方案；同時與華為已有的設備可以混合組網，可以納入華為光網絡網管解決方案進行統一管理。

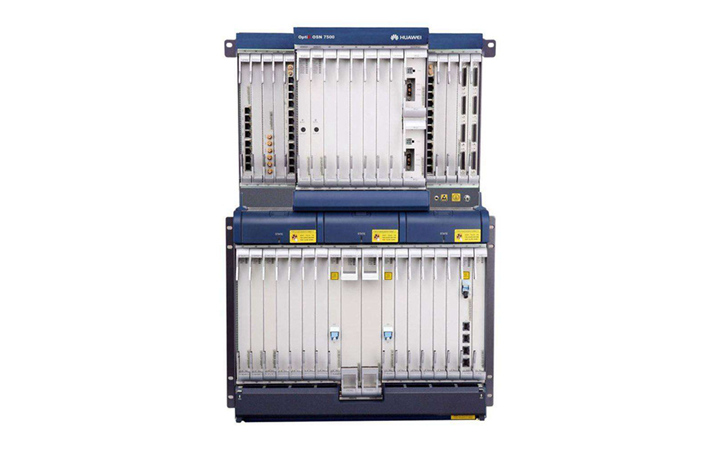

設備結構

OptiX OSN7500子架采用雙層子架結構，分為接口板區、處理板區、風扇區和走線區。

OptiX OSN7500子架結構如圖1所示。

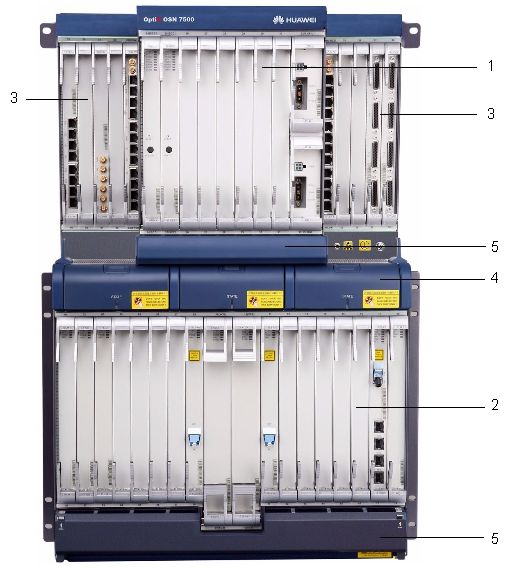

圖1 OptiX OSN7500子架結構圖

槽位分配

華為OSN7500子架分為上、下兩層，上層有20個槽位，下層有18個槽位。

華為OSN7500各槽位的位置如圖2所示。

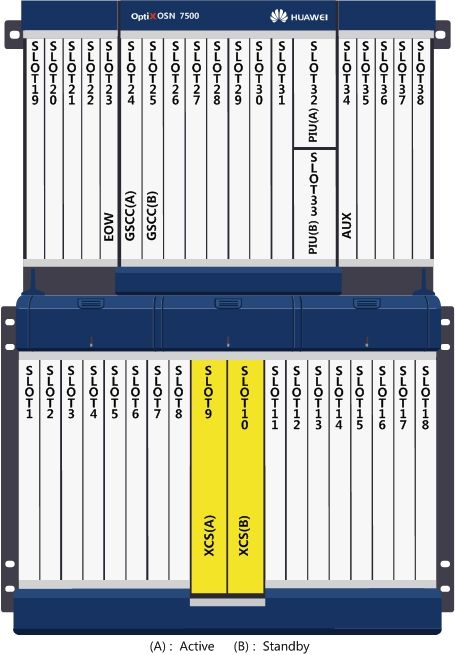

圖2 華為OSN7500子架的槽位分配圖

華為OSN7500的單板槽位分配：

業務接口板槽位：slot 19～22、35～38

公務接口板槽位：slot 23

輔助接口板槽位：slot 34

業務處理板槽位：slot 1～8、11～18、26～31

交叉和時鐘板槽位：slot 9～10

電源接口板槽位：slot 32～33

系統控制和通信板槽位：slot 24～25

說明：
當主控交叉單板使用T2PSXCSA單板，分組處理單板和雙域橋接單板只支持插放在slot1～slot8，slot11～slot18。

處理板槽位和出線板槽位的對應關系

出線板槽位和處理板槽位的對應關系如表1所示：

常用配置

OSN7500常用配置：SST1SUBRACK子架、SSN4GSCC系統控制與通信板、SST1EOW公務電話板、SST1AUX系統輔助接口板、SST1PIU電源接口板及SST1PIUB電源接口板為必配功能板。業務可選單板有STM-64光接口板，如SLD64、SF64等；STM-16光接口板，如SL16、SLQ16、SLD16等；STM-4光接口板，如SLQ4A、SLD4A、SL4等；STM-1光接口板，如SLT1、SLO1、SLQ1等，支持多種PDH業務處理板、以太網透?jìng)靼濉⒁蕴W(wǎng)交換板等其他業務功能輔助板。

物理特性

OSN7500光端機可選配機柜SSNB9RACK03 N66T拼裝機柜(2200x600x600mm)，具體型號及尺寸需根據用戶實際機房環境要求作出相應的調整。

電源可接入-48V DC；

安裝方式：ETSI 300mm深機柜、ETSI 600mm深機柜；重40kg，額定功耗為800W；

OSN7500子架尺寸為756.7mm（高）×496.4mm（寬）×295mm（深）。
