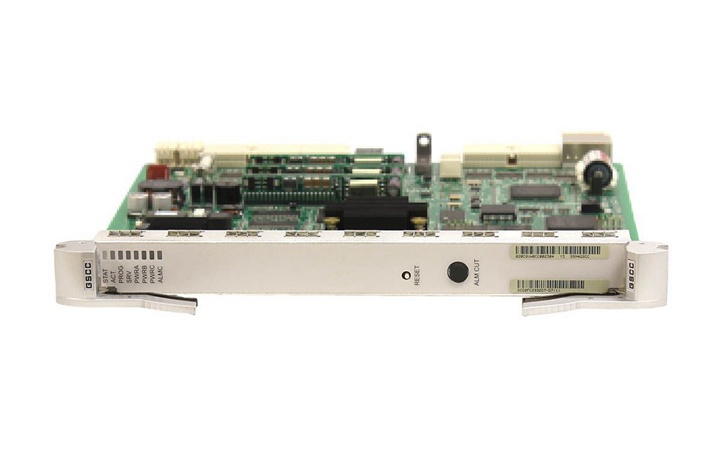

GSCC 系統控制與通信板

更新時間：2023-11-28 點擊數：

SSN4GSCC（簡稱華為GSCC）系統控制與通信板，協同網絡管理系統對設備的各單板進行管理，實現各個設備之間的相互通信。

華為SSN4GSCC系統控制板，支持主控、公務、通信和系統電源監控等功能和特性。GSCC單板由通信與控制模塊、開銷處理模塊和電源模塊組成。

功能和特性

GSCC單板支持主控、公務、通信和系統電源監控等功能和特性。

GSCC單板的具體功能和特性如表1所示。

表1 GSCC單板的功能和特性
功能和特性 描述
基本功能 實現設備業務的配置和調度功能，監測業務性能，收集性能事件和告警信息。
接口
  • 提供10M/100M的Ethernet接口，用于與網管通信。Ethernet接口通過AUX板引出。
  • 提供用于管理COA的F&f接口，通過AUX板引出。
  • 提供1路64kbit/s同步數據接口F1，通過AUX板引出。
  • 提供用于與PC或工作站連接的RS232方式接口OAM（Operation Administration and Maintenance）口，支持使用RS232 DCE（Data Circuit-terminal Equipment）接口的Modem進行遠程維護。OAM接口通過AUX板引出。
DCC通信

最大支持處理160路DCC（D1～D3），從而實現網絡管理的傳送鏈路。

開銷處理 提供E1、E2、F1、Serial 1～Serial 4字節的處理。
時鐘功能
  • 提供實時鐘RTC。
告警和維護特性
  • 提供監測業務性能，收集性能事件和告警信息的功能。
  • 通過AUX單板提供16路輸入、4路輸出告警開關量處理。
  • 通過AUX單板提供4路輸出的開關量告警級聯接口。
  • 通過AUX單板支持控制4路機柜指示燈。
  • 提供智能風扇風速控制和風扇告警管理功能。
  • 支持模擬包加載和擴散加載。
  • 支持分組類數據板在位檢測功能。
  • 支持單板熱插拔。
電源管理
  • 提供-48V/-60V電源監測功能。
  • 提供電源接入板的在位檢測功能和電源接入板中的防雷模塊失效檢測功能。
保護功能 提供系統控制和通信單元1+1備份，主板故障時，可自動倒換到備板。
說明：

在分組系統應用中，需要配置兩個N4GSCC/N6GSCC，相同版本的GSCC采用1+1備份。

分組功能

N4GSCC和N6GSCC支持分組功能。

分組系統性能請參見分組系統性能。

面板

GSCC單板的面板上有單板指示燈和條形碼等。

面板圖

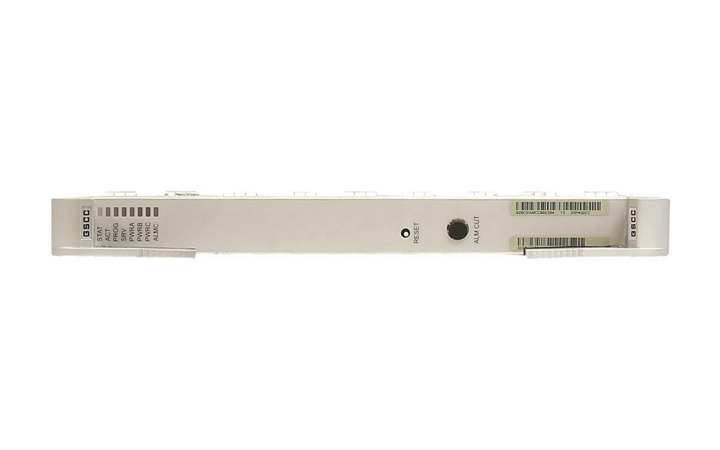

N4GSCC/N6GSCC的面板如圖1所示。

圖1 N4GSCC/N6GSCC面板外觀圖
GSCC 系統控制與通信板(圖1)

指示燈

單板面板上的指示燈有：

  • 單板硬件狀態燈（STAT）—紅綠雙色指示燈
  • 單板主備狀態指示燈（ACT）—綠色指示燈
  • 單板軟件狀態燈（PROG）—紅綠雙色指示燈
  • 業務告警指示燈（SRV）—紅、綠、黃三色指示燈
  • A路－48V電源指示燈（PWRA）—紅綠雙色指示燈
  • B路－48V電源指示燈（PWRB）—紅綠雙色指示燈
  • 系統＋3.3V備份電源指示燈（PWRC）—紅綠雙色指示燈
  • 告警切除指示燈（ALMC）—黃色指示燈

單板指示燈的具體含義請參見指示燈。

接口

GSCC板面板上沒有接口，它提供的接口通過AUX板引出詳細說明請參見AUX的接口說明。

N4GSCC/N6GSCC單板面板上有1個軟復位開關和1個告警切除開關，開關類型和用途如表2所示。

表2 GSCC單板開關說明
開關名稱 開關類型 用途
RESET 軟復位開關 按下即軟復位主控單元。
ALM CUT 告警切除開關 短按下開關即可切除當前告警聲。長按開關3秒可永久切除告警聲，再次長按則取消告警切除功能。

技術指標

GSCC單板指標包含機械指標和功耗。

機械指標

GSCC單板的機械指標如下：

  • 單板尺寸：25.4mm（寬）x235.2mm（深）x261.4mm（高）
  • N4GSCC重量：1.0kg
  • N6GSCC重量：0.9kg

功耗

GSCC單板在常溫（25C）條件下的最大功耗為19W。
