OptiX OSN1800II

更新時間：2023-11-30 點擊數：

OptiX OSN1800II（簡稱OSN1800II）采用2U盒式設計，集成度高，槽位分布采用橫插板結構，所有單板均在機盒正面插拔，華為OSN1800II提供8個單板槽位。具有較大的業務接入容量，能夠?qū)崿F(xiàn)電層信號業務匯聚節點的調度，增強網絡靈活性。

OSN1800II單子架支持最大200G OTN交叉容量、160G 分組交叉容量、50G SDH高階交叉容量和20G SDH低階交叉容量，支持統一線路單板，支持OTN/SDH/PKT不同業務平面調度后的業務無縫共享線路傳輸帶寬。從低速率業務（如FE）到大帶寬業務可全部封裝到OTN幀格式中進行統一傳送。

華為OSN1800II設備支持19英寸機柜和ETSI機柜，支持DC供電，易布放，環境適用性強。符合ITU-T G.709建議的OTN帶內管理。提供多種網絡級保護，全面保護業務。提供設備級保護：電源保護、風扇冗余、主控交叉時鐘板1+1保護。

結構

OptiX OSN1800II增強型機盒共提供8個單板槽位。

OptiX OSN1800II增強型機盒支持普通直流機盒和普通交流機盒。直流機盒使用直流電源單板PIU，交流機盒使用交流電源單板APIU。交流機盒中，APIU占據兩個槽位。

說明：
PIU單板和APIU單板不能在一個機盒中同時接入。直流機盒中僅使用PIU單板供電，交流機盒中僅使用APIU單板供電。

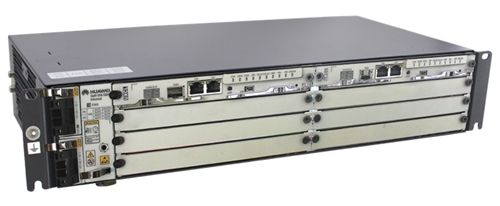

OptiX OSN1800II增強型機盒外形如圖1所示。

圖1 OptiX OSN1800II增強型機盒斜視圖（直流機盒）

OptiX OSN1800II(圖1)

槽位說明

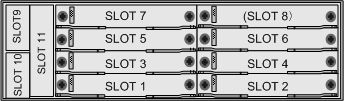

圖2 OptiX OSN1800II增強型機盒槽位分布

OptiX OSN1800II(圖2)

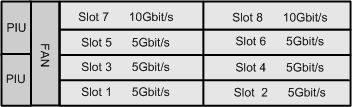

圖3 各槽位SDH容量

OptiX OSN1800II(圖3)

產品規格

表1 OSN1800II產品外觀圖和規格

指標

描述

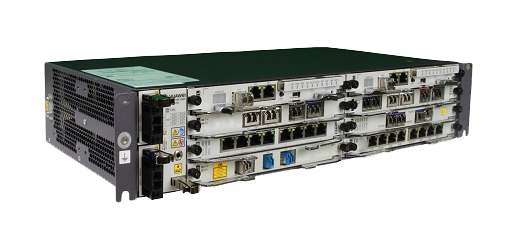

產品外觀

OptiX OSN1800II(圖4)

外形尺寸

442（寬）x 220（深）x 88（高）（不含掛耳）

重量（空機盒）

3.6kg

安裝方式

  • 19英寸機柜
  • ETSI 300mm深機柜，例如A63B、N63B
  • F01S300機柜

可插放業務板的槽位數

  • 直流：6
  • 交流：4

光層交叉能力

1～9維ROADM

電層交換容量

OTN

  • 160Gbit/s的OTN容量（OTN+PKT+SDH）
  • 200Gbit/s的OTN容量（OTN+SDH）

分組

  • 分組交換容量：160Gbit/s (128 Bytes)
  • 包處理能力：150Mpps (64 Bytes)

TDM

50Gbit/s高階容量，20Gbit/s低階容量

最大波數

DWDM

80波DWDM系統

CWDM

8波CWDM系統

中心波長范圍

DWDM：1529.16nm～1560.61nm（C Band，ITU-T G.694.1）

CWDM：1471nm～1611nm（S+C+L Band，ITU-T G.694.2）

支持的業務類型

SDH/SONET業務、PDH業務、OTN業務、以太網業務、PCM業務、CPRI業務、OBSAI業務、SAN業務、視頻及其他

單通道最大速率

200Gbit/s

線路速率

2.5Gbit/s、10Gbit/s、50Gbit/s、100Gbit/s、200Gbit/s

每個OSN 1800網元管理FO810和CPE850的最大總數

50

說明：

具體數值需要根據網元上實際安裝的C12X5&C15Xn單板以及與CPE850對接的單板數量計算。

支持的可插拔光/電模塊

  • 光模塊：SFP/eSFP、XFP、SFP+、QSFP+、TXFP、CFP、CFP2、QSFP28
  • 電模塊：GE SFP、STM-1 SFP

網絡拓?fù)?/p>

點到點、鏈形、星型、環形、環帶鏈、環相交、環相切

網絡級保護（OTN）

客戶側1+1保護、板內1+1保護、ODUk SNCP、光線路保護、支路SNCP、LPT

網絡級保護（分組）

Tunnel APS、PW APS/FPS、LPT、LAG、ERPS、LMSP、分組SNCP、MRPS

網絡級保護（TDM）

  • SDH保護：SNCP、線性復用段保護、環形復用段保護
  • EoS保護：LAG、DLAG、LCAS、LPT、STP/RSTP、BPS

設備級保護

  • 交叉、主控、時鐘單元備份
  • 電源備份
  • 風扇冗余

光功率管理

ALS、AGC、OPA、IPA

維護

  • MPLS-TP OAM
  • ETH OAM
  • 端口鏡像（EoS）
  • 端口流鏡像（分組）
  • 環回
  • PRBS
  • LLDP

簡易運維

SOM智慧光管系統，智能光纖管理系統

同步

  • 物理層時鐘（OTN&分組&SDH）
  • IEEE 1588v2（OTN&分組）
  • ITU-T G.8275.1/G.8273.2（OTN&分組）

ASON

OTN網絡：光層ASON(僅Z2UXCL支持)

供電

直流電源輸入
  • 標準工作電壓：-48V至-60V
  • 工作電壓范圍：-40V至-72V
交流電源輸入
  • 標準工作電壓：100V至240V
  • 工作電壓范圍：90V至264V

設備運行環境

機盒溫度

  • 長期：-5℃～50℃
  • 短期a：-10℃～55℃

機盒相對濕度

  • 長期：5%～85%
  • 短期：5%～95%

ETSI標準

ETSI Class 3.1

說明：

ETSI標準是針對機房的溫度和濕度標準。

可靠性指標

平均故障修復時間（MTTR）

1190211.2小時

平均故障間隔時間（MTBF）

135.87 年

可用度

0.99999916

a：“短期”是指連續工作不超過96小時，全年累計不超過15天。
