ETP4890

更新時間：2023-11-30 點擊數：

ETP4890-A2嵌入式直流電源系統，實現交流輸入轉換為穩定的48V直流輸出，華為ETP4890-A2可兼容15A、30A整流模塊，最大輸出電流為90A。支持熱插拔，系統高度2U，支持標準19英寸機架或嵌入式機柜等多種安裝方式。

ETP4890是盒式電源系統，給–48V DC 系列的通信設備進行供電。ETP4890是華為推出的高效嵌入式電源滿足從30A到90A的直流寬范圍輸出，各功能單元采用標準化尺寸設計，電源高度2U；采用模塊化設計，易擴展，易安裝。系統可適應寬范圍交流輸入，具備完善的蓄電池充放電管理、遠程環境監控等功能。

ETP4890-A2 主要特點如下：

電壓范圍寬 85V AC～300V AC

完善的電池管理功能

SMU01A 支持接入網主從協議、電總協議、SNMP 等多種安全協議，可與華為NetEco或者第三方網管通信，組網靈活，實現遠程管理，無需人員值守

SMU01B 支持接入網主從協議，通過華為接入網主設備可接入U2000

SMU01C 支持電總協議和接入網主從協議，電總協議可接入動環，主從協議只支持接入網主機

支持 LCD 界面顯示、按鍵操作

支持電子標簽識別功能

支持整流模塊、監控模塊熱插拔

支持同容量高效、標效整流模塊混插

系統配置

表1 華為ETP4890-A2系統配置

表1 華為ETP4890-A2系統配置
項目ETP4890-A3
配電單元交流輸入制式

  • 220V AC 單相（默認制式）

  • 110V AC 雙火線

  • 220/380V AC 三相四

直流配電電池空開80A/1P×1 路（BATT）
負載空開

40A/1P×2 路（LOAD3、LOAD4），30A/1P×1 路（LOAD2），10A/1P×1 路（LOAD1）

監控模塊

支持以下監控模塊：

SMU01A（1 個）

SMU01B（1 個）

SMU01C（1 個）

整流模塊

支持以下整流模塊：

R4830G1（2-3 個）

R4830N2（2-3 個）

R4815G1（2-3 個）

R4815N1（2-3 個）

說明
支持R4830G1和R4830N2混插。
支持R4815G1 和R4815N1 混插。

外觀介紹

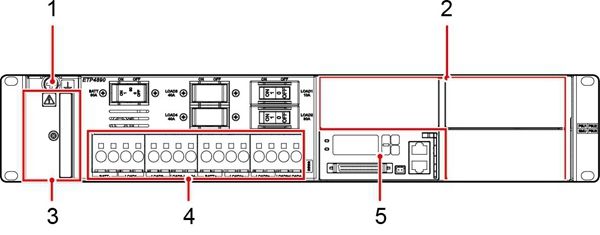

圖1 華為ETP4890-A2外觀

ETP4890(圖1)

1.接地螺絲2.整流模塊安裝空間3.交流輸入端子（蓋板后）

4.直流輸出接口

5.整流模塊安裝空間

須知：監控模塊和整流模塊不可以互換槽位，否則可能損壞監控模塊和整流模塊。

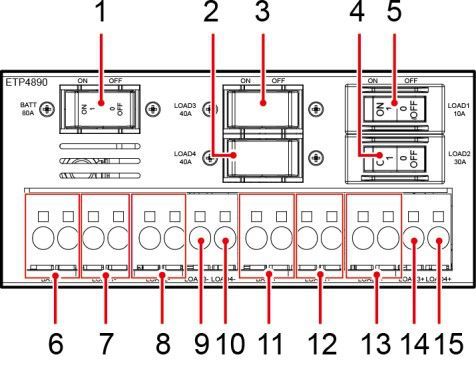

圖2 配電單元

ETP4890(圖2)

1.BATT 開關2.LOAD4 開關3.LOAD3 開關
4.LOAD2 開關5.LOAD1 開關6.BATT–接口
7.LOAD1–接口8.LOAD2–接口9.LOAD3–接口
10.LOAD4–接口11.BATT+接口12.LOAD1+接口
13.LOAD2+接口14.LOAD3+接口15.LOAD4+接口

說明：
   “+”表示正極接線端口，“-”表示負極接線端口。
   LOAD1 和 LOAD2 每個接線孔最大輸出電流分別為 10A 和 30A，對應的每個空開最大輸出電流分別為 10A 和 30A。
   BATT 每個接線孔最大輸出電流為 40A，對應的空開最大輸出電流為 80A。
