SXCSA 超級交叉時鐘板

更新時間：2023-11-28 點擊數：

SSN1SXCSA（簡稱SXCSA）超級交叉時鐘板，在華為OSN3500光端機系統中提供業務調度、時鐘輸入輸出等功能。華為SXCSA單板支持業務調度、時鐘輸入輸出等功能和特性。

華為SSN1SXCSA超級交叉時鐘板，支持交叉時鐘板向系統中其他單板提供定時信息，實現各種業務的匯聚和調度，完成同系統內其他單板的通信和對其他單板的配置管理等功能。華為SXCSA單板由同步定時模塊、交叉連接模塊、通信與控制模塊和電源模塊組成。

功能和特性

SXCSA單板支持業務調度、時鐘輸入輸出等功能和特性。

交叉連接單元

SXCSA單板的交叉連接單元功能和特性如表1所示。

表1 SXCSA單板的交叉連接單元的功能和特性
功能和特性 描述
基本功能

完成200Gbit/s的VC-4高階交叉，20Gbit/s的VC-3/VC-12低階交叉，155Gbit/s的接入能力。

業務處理
  • 提供業務的靈活調度能力，支持無阻塞的全交叉、支持組播和廣播業務。
  • 提供與其他單板的通信功能。
  • 支持微動開關，實現交叉板平滑保護倒換。
  • 支持VC-4-4c、VC-4-8c、VC-4-16c、VC-4-64c、VC-4、VC-12、VC-3和AU-3級別的SNCP保護。
  • 支持VC-4-4c、VC-4-8c、VC-4-16c和VC-4-64c級聯業務。
  • 最多支持40個線性復用段保護組。
  • 最多支持12個環形復用段保護組。
  • 最多支持2016個SNCP保護對。
  • 最多支持592個SNCMP保護對。
  • 最多支持512個SNCTP保護對。
保護方式 支持單板交叉和時鐘單元的1+1熱備份，保護方式默認為非恢復式。
維護特性 支持單板熱插拔。

時鐘單元

SXCSA單板的時鐘單元功能和特性如表2所示。

表2 SXCSA單板的時鐘單元的功能和特性
功能和特性描述
基本功能提供標準的系統同步時鐘。
其他功能
  • 支持對S1字節的處理以實現時鐘保護倒換。
  • 支持SSM信息、時鐘ID的提取、插入和處理功能。
  • 提供實時鐘RTC。
輸入輸出

通過AUX單板：

  • 支持輸入/輸出2路阻抗為75Ω頻率為2MHz或2048kbit/s的定時信號，并提供對外部定時源的選擇功能。
  • 支持輸入/輸出2路阻抗為120Ω頻率為2MHz或2048kbit/s的定時信號，并提供對外部定時源的選擇功能。

面板

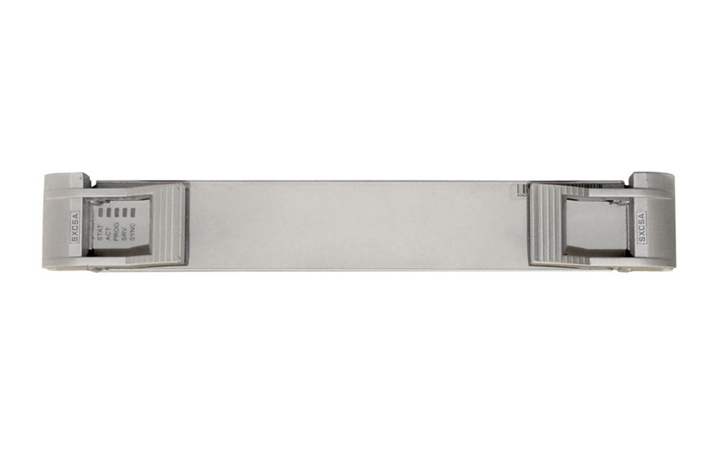

SXCSA單板的面板上有單板指示燈和條形碼。

面板圖

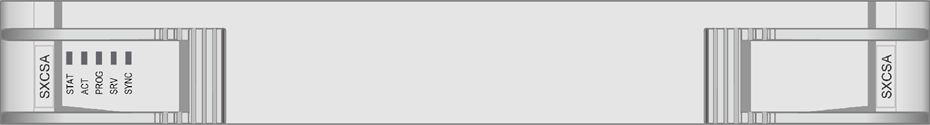

SXCSA的面板如圖1所示。

圖1 SXCSA面板外觀圖
SXCSA 超級交叉時鐘板(圖1)

指示燈

單板面板上的指示燈有：

  • 單板硬件狀態燈（STAT）—紅綠雙色指示燈
  • 單板主備狀態指示燈（ACT）—綠色指示燈
  • 單板軟件狀態燈（PROG）—紅綠雙色指示燈
  • 業務告警指示燈（SRV）—紅、綠、黃三色指示燈
  • 同步時鐘狀態燈（SYNC）—紅綠雙色指示燈

單板指示燈的具體含義請參見指示燈。

接口

SXCSA單板的面板上無接口。SXCSA單板的2048kHz、2048kbit/s外時鐘接口由AUX單板提供。AUX單板提供2路接口阻抗為120Ω或2路接口阻抗為75Ω的BITS時鐘接口，詳細說明請參見"AUX"的接口說明。

技術指標

SXCSA單板指標包含機械指標和功耗。

機械指標

SXCSA單板的機械指標如下：

  • 單板尺寸：40.0mm（寬）x235.2mm（深）x261.4mm（高）
  • 重量：2.0kg

功耗

SXCSA單板在常溫（25C）條件下的最大功耗為63W。
