MA5800-X15

更新時間：2023-11-30 點擊數：

SmartAX MA5800-X15（簡稱MA5800-X15）是業界首個分布式架構的智能匯聚OLT平臺，提供xPON、GE和10GE接入，華為MA5800-X15支持包括FTTx在內的多種建網模式，滿足家庭接入、企業接入、移動承載和Wi-Fi熱點回傳等各種業務場景需求，實現一張光纖網全業務。

MA5800-X15是新一代OLT支持全業務PON/P2P接入，包括GPON、10G PON、40G PON、WDM-PON以及P2P GE/10GE，可以實現SOHO、高速政企專線等全場景企業接入。其中SOHO主要針對微小企業和家庭辦公人群，例如商住樓宇、各類市場、沿街商鋪等，對QoS的要求跟家庭用戶接近，可以采用GPON/10G PON接入，采用類似于FTTH的快速放裝模式。

除SOHO外，華為MA5800-X15新一代OLT還可以支持WDM-PON和P2P接入，實現高速政企專線的接入。WDM-PON通過波分復用在一根光纖上提供32個波，可以節省87.5%的光纖資源，每個波長可提供1.25G、2.5G乃至10G的上下行對稱速率接入，實現獨享波長，滿足政企客戶高帶寬、高安全、高QoS的接入需求。同時，WDM-PON具有PON網絡的基因，可以最大限度重用現有ODN網絡資源，實現PON網絡增值。

產品外觀

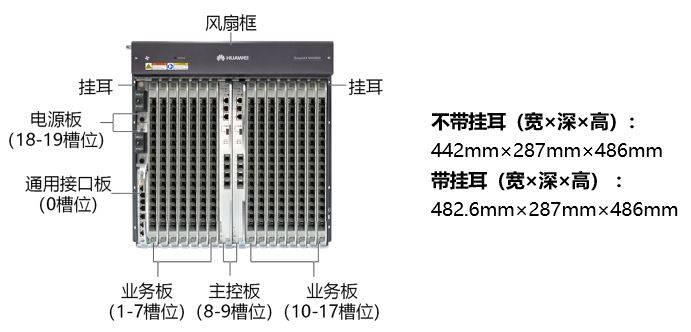

MA5800-X15支持15個業務槽位，配套背板為H901BPIB 。

MA5800-X15(圖1)

槽位配置

MA5800-X15業務框提供20個槽位，包括2個主控板槽位、2個電源板槽位、1個通用接口板槽位、15個業務板槽位。

配置

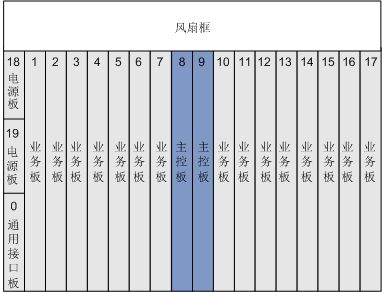

圖1 MA5800-X15業務框單板配置圖

MA5800-X15(圖2)

槽位說明

表1 介紹了機框中各個槽位支持的單板類型。

表1 MA5800-X15槽位說明

槽位分類

槽位

可配置單板

備注

主控板槽位

8、9

主控板

2個槽位需配置相同的主控板，要求主控板雙配。

電源板槽位

18、19

電源板

電源板要求雙配。

通用接口板槽位

0

通用接口板

-

業務板槽位

1～7、10～17

上行接口板

業務板

支持不同業務板混配。

上行可以采用主控板上行或者上行接口板上行，推薦主控板上行。

產品規格

表2 MA5800-X15產品規格

指標

MA5800-X15

可配套的機柜

N66E-22

單板配置

主控板槽位：8、9

業務板/上行板槽位：1～7、10～17

通用接口板槽位：0

電源接口板槽位：18、19

寬×深×高

不帶掛耳：442×287×486

帶掛耳：482.6×287×486

最大重量（帶掛耳）

35kg

最大輸入電流

60A

供電方式

直流供電（雙路備份）

工作電壓范圍

-38.4V～-72V DC

額定電壓

-48V/-60V

工作環境溫度

-40℃ ～ +65℃，最低啟動溫度為-25℃。

說明：

+65℃指業務框進風口的溫度。

工作環境濕度

5%RH～95%RH

氣壓環境

70kPa～106kPa

海拔高度

4000m以下，空氣密度會隨海拔變化，從而影響設備散熱能力，所以工作環境溫度會隨海拔變化。

主控板交換容量 （負荷分擔模式）

MPLA：3.6 Tbit/s

MPLB：7 Tbit/s

業務板每槽位最大帶寬（負荷分擔模式）

MPLA：100 Gbit/s

MPLB：200 Gbit/s

4K視頻用戶并發數

16000

MAC地址數

262143

IPv4路由表

65536

IPv6路由表

16384

ARP表

131072

交換轉發時延

具有較低的轉發時延。100Mbit/s以太網端口發送64Byte以太網數據包，時延不超過20μs。

滿負荷誤碼率

端口滿負荷傳輸時，比特差錯率（誤碼率）<10 e-7。

系統可靠性指標

典型配置系統可用度： >99.999%

系統平均故障間隔時間MTBF（年）：≈45

說明：

因為組網環境的差異及設備使用的單板不同，MA5800的MTBF時間參考值為45年，現場可更換單元(FRU)的平均修復時間參考值為2小時。此處僅為參考值，如果需要更詳細的信息請聯系華為技術有限公司相關人員提供。

GPON端口數

240

XG-PON端口數

240

XGS-PON端口數

240

10G-EPON端口數

240

EPON端口數

240

GE端口數

720

10GE端口數

360

功耗

表3 MA5800-X15業務框功耗參數表（單位：W）

典型配置

靜態功耗

最大功耗

典型功耗

單板配置

GPON

490

1189

839.5

H902MPLB*2+H902OGHK+H902PILA*2+H901FMLA+H902GPHF*14

說明：業務框的功耗是在以下條件下測試得出：

工作電壓：-53.5V DC。

室溫：25°C。

靜態功耗：所有端口不承載任何負荷，光口不插光模塊。

最大功耗：所有端口都承載100%負荷。

典型功耗：靜態功耗和最大功耗總和的一半。

對于接入設備，功耗一般轉換為熱耗，功耗與熱耗的單位不同，功耗單位為W，熱耗單位為BTU/h，相互轉換公式為：1 W ＝ 3.412BTU/h 。
