PSXCSA 超級雙平面交叉時鐘板

更新時間：2023-11-28 點擊數：

SSN3PSXCSA（簡稱PSXCSA）超級雙平面交叉時鐘板，在華為OSN3500光端機系統中提供業務調度、時鐘輸入輸出等功能。華為PSXCSA單板由高階交叉矩陣、低階交叉矩陣、分組交叉矩陣、通信與控制模塊、時鐘模塊和電源模塊構成。

華為SSN3PSXCSA為超級交叉時鐘板，支持交叉時鐘板向系統中其他單板提供定時信息，實現各種業務的匯聚和調度，完成同系統內其他單板的通信和對其他單板的配置管理等功能。華為PSXCSA單板支持業務調度、時鐘輸入輸出等功能和特性。

功能和特性

PSXCSA單板支持業務調度、時鐘輸入輸出等功能和特性。

交叉連接單元

PSXCSA單板的交叉連接單元功能和特性如表1所示。

表1 PSXCSA單板的交叉連接單元的功能和特性
功能和特性 描述
基本功能交叉能力
高階交叉能力（Gbit/s）
低階交叉能力（Gbit/s）
分組交換能力（Gbit/s）
接入能力 TDM模式（Gbit/s）
分組模式（Gbit/s）
業務處理
  • 提供業務的靈活調度能力，支持無阻塞的全交叉、支持組播和廣播業務。
  • 提供與其他單板的通信功能。
  • 支持微動開關，實現交叉板平滑保護倒換。
  • 支持VC-4-4c、VC-4-8c、VC-4-16c、VC-4-64c、VC-4、VC-12、VC-3和AU-3級別的SNCP保護。
  • 支持VC-4、VC-12、VC-3和AU-3業務。
  • 支持VC-4-4c、VC-4-8c、VC-4-16c和VC-4-64c級聯業務。
  • 最多支持40個線性復用段保護組。
  • 最多支持12個環形復用段保護組。
  • N1PSXCS最多支持8064個SNCP保護對。
  • N2PSXCSA/N3PSXCSA最多支持8904個SNCP保護對。
  • 最多支持592個SNCMP保護對。
  • 最多支持512個SNCTP保護對。
保護方式 支持單板1+1熱備份，保護方式默認為非恢復式。
維護特性 支持單板熱插拔。
其他 支持交叉時鐘板和設備工作溫度查詢和上報功能。

時鐘單元

PSXCSA單板的時鐘單元功能和特性如表2所示。

表2 PSXCSA單板的時鐘單元的功能和特性
功能和特性 描述
基本功能 提供標準的系統同步時鐘。
其他功能
  • 支持對S1字節的處理以實現時鐘保護倒換。
  • 支持SSM信息、時鐘ID的提取、插入和處理功能。
  • N2PSXCSA和N3PSXCSA支持頻偏檢測功能。
輸入輸出
通過AUX單板：
  • 支持輸入/輸出2路阻抗為75Ω頻率為2MHz或2048kbit/s的定時信號，并提供對外部定時源的選擇功能。
  • 支持輸入/輸出2路阻抗為120Ω頻率為2MHz或2048kbit/s的定時信號，并提供對外部定時源的選擇功能。

面板

PSXCSA單板的面板上有單板指示燈和條形碼等。

面板圖

PSXCSA單板的面板圖如圖1所示。

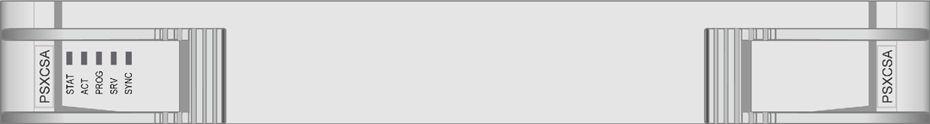

圖1 PSXCSA單板面板圖
PSXCSA 超級雙平面交叉時鐘板(圖1)

指示燈

  • 單板硬件狀態燈（STAT）—紅、綠、黃三色指示燈
  • 業務激活指示燈（ACT）—綠色指示燈
  • 單板軟件狀態燈（PROG）—紅、綠雙色指示燈
  • 業務告警指示燈（SRV）—紅、綠、黃三色指示燈
  • 同步時鐘狀態燈（SYNC）—紅綠雙色指示燈

指示燈的具體含義請參見單板告警指示燈說明。

接口

PSXCSA單板的面板上無接口，單板的2048kHz、2048kbit/s外時鐘接口由AUX單板提供。AUX單板提供2路接口阻抗為120Ω/7Ω的BITS時鐘接口，詳細說明請參見“AUX”的接口說明。

技術指標

PSXCSA單板指標包含機械指標和功耗。

機械指標

N2PSXCSA單板的機械指標如下：

  • 單板尺寸：40.0mm（寬）x235.2mm（深）x261.4mm（高）
  • 重量：1.2kg

N3PSXCSA單板的機械指標如下：

  • 單板尺寸：40.0mm（寬）x235.2mm（深）x261.4mm（高）
  • 重量：1.5kg

功耗

N2PSXCSA單板在常溫（25C）條件下的最大功耗為80W。

N3PSXCSA單板在常溫（25C）條件下的最大功耗為80W。
