MA5800-X2

更新時間：2023-11-30 點擊數：

SmartAX MA5800-X2（簡稱MA5800-X2）支持PON/P2P全業務接入，一張光網支持家庭、企業、移動回傳等全場景接入；華為MA5800-X2融合OLT和匯聚交換機的功能，簡化網絡層次，減少空間和能耗，降低OPEX。

SmartAX MA5800-X2是業界首個分布式架構的智能匯聚OLT新平臺，定位為面向NG-PON的下一代OLT。MA5800-X2具有超寬帶、全融合、智能化這3大特點，以滿足“更寬、更快、更智能”的超寬帶網絡發展需求，為用戶帶來更佳的業務連接體驗。.幫助客戶構建“更寬、更快、更智能”的接入網絡，提供更佳的業務體驗。

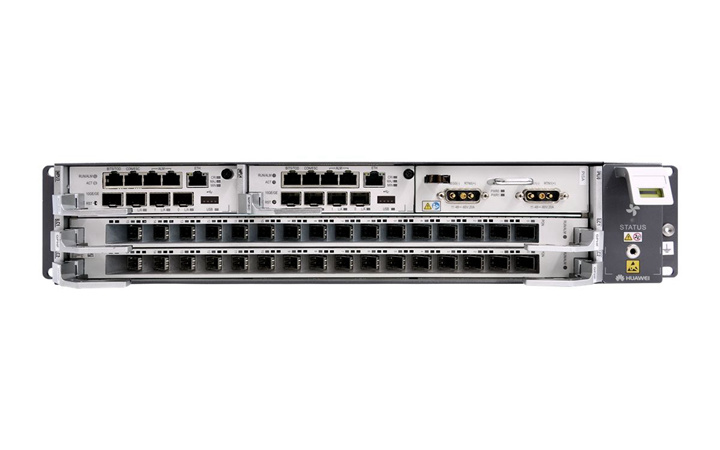

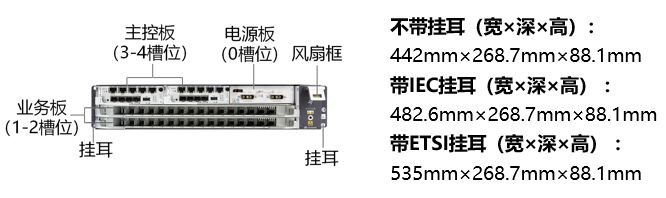

產品外觀

MA5800-X2支持2個業務槽位，配套背板為H901BPSB。

MA5800-X2(圖1)

槽位配置

MA5800-X2業務框提供5個槽位，包括2個主控板槽位、1個電源板槽位和2個業務板槽位。

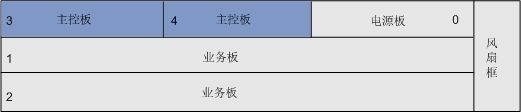

圖1 MA5800-X2業務框單板配置圖（配置PISA或PISB電源板時）

MA5800-X2(圖2)

槽位說明

表1 介紹了機框中各個槽位支持的單板類型。

表1 MA5800-X2槽位說明

槽位分類

槽位

可配置單板

備注

主控板槽位

3、4

主控板

2個槽位需配置相同的主控板，要求主控板雙配。

電源板槽位

0

PISA或PISB電源板

-

業務板槽位

1、2

上行接口板

業務板

支持不同業務板混配。

產品規格

表2 MA5800-X2產品規格

指標

MA5800-X2

可配套的機柜

N63E-22

單板配置

主控板槽位：3、4

業務板/上行板槽位：1～2

通用接口板槽位：不支持

電源接口板槽位：0

寬×深×高

不帶掛耳：442×268.7×88.1

帶IEC掛耳：482.6×268.7×88.1

帶ETSI掛耳：535×268.7×88.1

最大重量（帶掛耳）

9.4kg

最大輸入電流

直流供電：20A

交流供電：10A

供電方式

直流供電（雙路備份）交流供電+蓄電池備電

工作電壓范圍

直流供電：-38.4V～-72V

交流供電：100V～240V

額定電壓

直流供電：-48V/-60V

交流供電：110V/220V

工作環境溫度

-40℃ ～ +65℃，最低啟動溫度為-25℃。

說明：

+65℃指業務框進風口的溫度。

工作環境濕度

5%RH～95%RH

氣壓環境

70kPa～106kPa

海拔高度

4000m以下，空氣密度會隨海拔變化，從而影響設備散熱能力，所以工作環境溫度會隨海拔變化。

主控板交換容量 （負荷分擔模式）

MPSA：248Gbit/s

業務板每槽位最大帶寬（負荷分擔模式）

MPSA：40Gbit/s

4K視頻用戶并發數

2000

MAC地址數

262143

IPv4路由表

65536

IPv6路由表

16384

ARP表

32768

交換轉發時延

具有較低的轉發時延。100Mbit/s以太網端口發送64Byte以太網數據包，時延不超過20μs。

滿負荷誤碼率

端口滿負荷傳輸時，比特差錯率（誤碼率）<10 e-7。

系統可靠性指標

典型配置系統可用度： >99.999%

系統平均故障間隔時間MTBF（年）：≈45

說明：

因為組網環境的差異及設備使用的單板不同，MA5800的MTBF時間參考值為45年，現場可更換單元(FRU)的平均修復時間參考值為2小時。此處僅為參考值，如果需要更詳細的信息請聯系華為技術有限公司相關人員提供。

GPON端口數

32

XG-PON端口數

32

XGS-PON端口數

32

10G-EPON端口數

32

EPON端口數

32

GE端口數

96

10GE端口數

16

功耗

表3 MA5800-X2業務框功耗參數表（單位：W）

典型配置

靜態功耗

最大功耗

典型功耗

單板配置

GPON

108.5

243.5

176

H901MPSA*2+H902GPHF*2+H901PISA+H901FMSA

說明：業務框的功耗是在以下條件下測試得出：

工作電壓：-53.5V DC。

室溫：25°C。

靜態功耗：所有端口不承載任何負荷，光口不插光模塊。

最大功耗：所有端口都承載100%負荷。

典型功耗：靜態功耗和最大功耗總和的一半。

對于接入設備，功耗一般轉換為熱耗，功耗與熱耗的單位不同，功耗單位為W，熱耗單位為BTU/h，相互轉換公式為：1 W ＝ 3.412BTU/h 。
