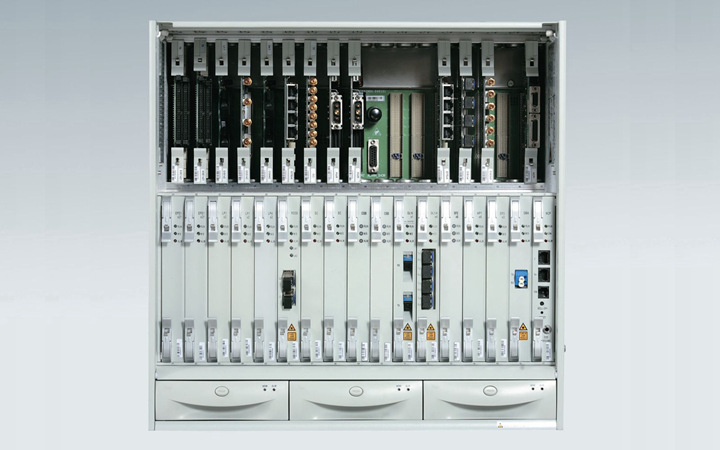

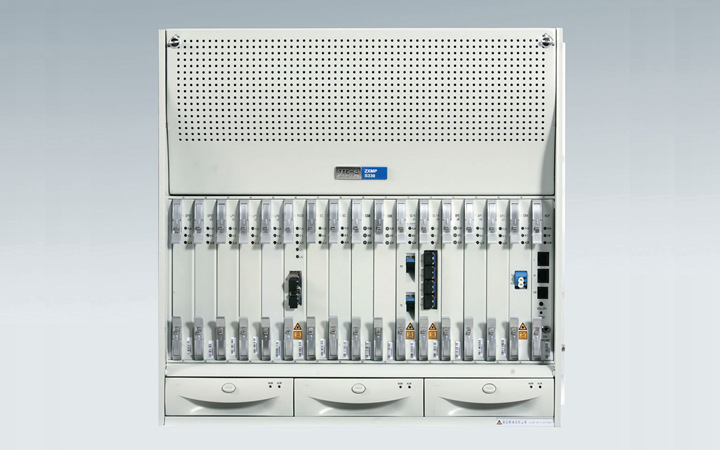

ZXMP S330（中興S330）是中興通訊推出的基于SDH的多業務節點設備，最高速率級別為STM-16。中興ZXMP S330定位于本地網、城域網（接入層和匯聚層），負責傳統SDH業務、具備強大的數據業務接入功能。
ZXMP S330采用模塊化的結構，系統硬件包括交叉、時鐘、網元控制、業務、業務接口單板。設備具有靈活的業務上、下方式，可通過增加數據業務板提供數據接入功能。
ZXMP S330可提供STM-16/4/1級別光接口，E1/T1、E3/T3、STM-1電接口以及Ethernet、ATM數據接口。
ZXMP S330還支持公務電話功能，并可與中興通訊其他SDH設備：ZXMP S200、ZXMP S325、ZXMP S385產品進行互通。
體積小、結構緊湊、使用靈活
ZXMP S330體積小巧、集成度高，通過改變安裝支耳，可以安裝在IEC標準機柜或ETS標準機柜中。
系統提供12個業務板槽位。業務板槽位5、6、11、12可以安裝所有類型業務板。
多樣化的光接口功能
ZXMP S330支持STM-16彩色光接口、STM-1/4單纖雙向應用和光模塊認證功能。
彩色光接口由1路STM-16光線路板OL16x1提供，方便ZXMP S330直接與波分設備的合波/分波單元連接，減少光波長轉換單元，節約成本。
STM-1/4單纖雙向應用由4路STM-1/4光線路板OL1/4x4實現。該應用實現收發信號在同一根光纖中傳輸，節省光纖資源。
強大的交叉及擴展能力
ZXMP S330可實現多方向之間的業務互通，空分交叉能力為128×128 VC-4，時分交叉能力為2016×2016 TU-12，系統接入容量為88×88 VC-4。
ZXMP S330還可以直接作為ZXMP S390、ZXMP S380、ZXMP S385的擴展子架使用。
完善的設備和網絡保護能力
系統內對關鍵單板如時鐘板SC、交叉板CSB作1+1冗余保護。對業務提供1:N（N≤5）冗余保護。
ZXMP S330采用雙電源分配系統。各功能單板采用分散式供電方式，使各單板之間的電源影響降低至零，減少單板在熱插拔過程中對系統的影響。
子架
子架由側板、橫梁和金屬導軌等組成，可完成散熱、屏蔽功能。子架可以在機柜正面固定，滿足前維護、設備機柜靠墻安裝、背靠背安裝的要求。

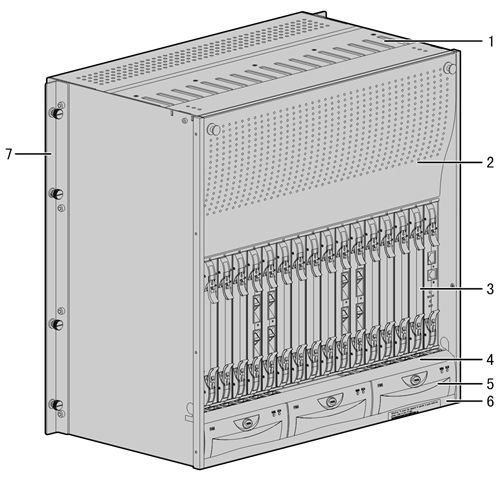

子架結構如圖1所示。子架各部分簡要說明參見表1。
圖1 子架結構示意圖
| 序號 | 名稱 | 在子架中的位置 | 簡要說明 |
|---|---|---|---|
| 1 | 上走線區 | 子架頂部 | 上走線安裝時，引出業務電纜、尾纖等 |
| 2 | 裝飾門 | 子架上層插板區 | 可靈活拆卸，具有裝飾、通風、屏蔽的功能 |
| 3 | 單板區 | 子架中部 | 單板區用于安插ZXMP S330的單板，分為上、下兩層，上層插功能/業務接口板，下層插功能/業務板。每層有17個槽位，槽位間距為25.4 mm |
| 4 | 下走線區 | 子架底部 | 下走線安裝時，引出業務電纜、尾纖等 |
| 5 | 風扇插箱 | 子架單板區下面 | 用于對設備進行強制風冷散熱。風扇插箱裝有3個獨立的風扇盒，每個風扇盒單獨和風扇背板（FMB）連接，維護方便 |
| 6 | 防塵單元 | 子架底部 | 用于保證子架內的清潔，避免灰塵影響散熱性能 |
| 7 | 安裝支耳 | 子架后部（左、右各一） | 用于在機柜內固定子架 |
| 8 | 背板 | 子架后部 | 設有單板連接插座，各單板通過插座和背板上的各種總線連接 |
單板類型
ZXMP S330各單板功能參見表2。
| 單板代號 | 單板名稱 | 功能簡介 |
|---|---|---|
| MB | 背板 | 是連接各單板的載體，也是ZXMP S330同外部信號的連接界面 |
| CSB | B型交叉板 | 實現多方向之間的業務互通，向外提供88個VC-4容量的業務接入能力等功能 |
| SC | 時鐘板 | 為ZXMP S330各單元提供系統時鐘信號、系統幀頭信號等功能 |
| SCI-75 | 75 Ω時鐘接口板 | 為SC板提供4路外部參考時鐘輸出和4路外部參考時鐘輸入 |
| SCI-120 | 120 Ω時鐘接口板 | |
| NCP | 網元控制板 | 包含網元控制管理和公務功能 |
| NCPI | 網元控制接口板 | 為NCP板提供用戶環路中繼接口、列頭柜告警輸出接口、F1接口/外部告警輸入接口 |
| PWR | 電源板 | 支持1+1的熱備份 具有防止電源反接功能 支持過、欠壓和在位信號檢測 |
| OL16x1 | 1路STM-16光線路板 | 終結與再生STM-16再生段開銷與復用段開銷、支持彩色光接口等功能 |
| OL1/4x4 | 4路STM-1/4光線路板 | 完成STM-1/4的光業務處理功能，接口類型為LC/PC，支持單纖雙向功能 |
| LP1x1 | 1路STM-1線路處理板 | 支持1或2路STM-1信號處理功能。其中，LP1x1板支持1路信號處理，LP1x2板支持2路信號處理 可實現網管信息從光線路到NCP板間的轉發，并向SC板輸出接收參考時鐘 與電接口倒換板ESS1x2配合使用，實現STM-1電業務處理功能 與光接口板OIS1x1或OIS1x2配合使用，實現STM-1光業務處理功能 |
| LP1x2 | 2路STM-1線路處理板 | |
| LP4x1 | 1路STM-4線路處理板 | 支持1或2路STM-4信號處理功能。其中，LP4x1板支持1路信號處理，LP4x2板支持2路信號處理 可實現網管信息從光線路到NCP板間的轉發，并向SC板輸出接收參考時鐘 與光接口板OIS4x1或OIS4x2配合使用，實現STM-4光業務處理功能 |
| LP4x2 | 2路STM-4線路處理板 | |
| OIS1x1 | 1路STM-1光接口板 | OIS1x1/OIS1x2板為LP1x1/LP1x2板提供STM-1光物理接口。其中，OIS1x1板提供1路光接口，OIS1x2板提供2路光接口 OIS4x1/OIS4x2板為LP4x1/LP4x2板提供STM-4光物理接口。其中，OIS4x1板提供1路光接口，OIS4x2板提供2路光接口 OIS1x1/OIS1x2/OIS4x1/OIS4x2板發光接口還支持激光器關斷功能 |
| OIS1x2 | 2路STM-1光接口板 | |
| OIS4x1 | 1路STM-4光接口板 | |
| OIS4x2 | 2路STM-4光接口板 | |
| OIS1x4 | 4路STM-1光接口板 | 提供4/6路STM-1光接口 單板發光接口支持激光器自動關斷功能 |
| OIS1x6 | 6路STM-1光接口板 | |
| BIS1 | STM-1接口橋接板 | 完成保護板LP1x1或LP1x2和對應被保護工作板LP1x1或LP1x2的接口倒換板ESS1x2的橋接功能 當系統需要實現STM-1電業務1:N（N≤5）單板保護時使用，插在保護板對應的業務接口板槽位 |
| ESS1x2 | 2路STM-1電接口倒換板 | 為LP1x1/LP1x2板提供2路STM-1物理電接口 當不需要1:N（N≤5）單板保護時，ESS1x2板僅完成STM-1電接口的功能。當需要1:N（N≤5）單板保護時，ESS1x2板與BIS1板配合實現STM-1電業務的1:N（N≤5）單板保護 |
| EPE1x21（75 Ω） | 21路E1電處理板 | 實現E1/T1電信號的映射和解映射 單板支持并發優收功能 完成通道開銷的讀取與插入 支持支路再定時和支路抽時鐘，最多可支持4路支路再定時和4路支路抽時鐘 |
| EPE1x21（120 Ω） | 21路E1電處理板 | |
| BIE1x21 | 21路E1/T1電接口橋接板 | 完成保護板EPE1x21/EPT1x21/EPE1B和對應被保護工作板的接口倒換板ESE1x21的橋接功能 當系統需要實現E1/T1電業務1:N（N≤5）單板保護時使用，插在保護板對應的業務接口板槽位 |
| ESE1x21（75 Ω） | 21路E1電接口倒換板 | 為EPE1x21/EPT1x21/EPE1B板提供21路E1或T1物理電接口 當不需要1:N（N≤5）單板保護時，ESE1x21板僅完成E1/T1電接口的功能。當需要1:N（N≤5）單板保護時，ESE1x21板與BIE1x21板配合實現E1/T1電業務的1:N（N≤5）單板保護 |
| ESE1x21（120 Ω） | 21路E1/T1電接口倒換板 | |
| EPE3x3 | 3路E3電處理板 | 實現3路E3或T3業務處理、支持成幀和非成幀方式、支持上、下時隙號不相同，上、下時隙獨立等功能 |
| EPT3x3 | 3路T3電處理板 | |
| EP3x3 | 3路E3/T3電處理板 | |
| BIE3x3 | 3路E3/T3電接口橋接板 | 在E3/T3電信號1:N單板支路保護時使用，完成工作板電信號到保護板的分配和轉接 |
| ESE3x3 | 3路E3/T3電接口倒換板 | 為EPE3x3/EPT3x3/EP3x3板提供3路E3或T3物理電接口 當不需要1:N（N≤5）單板保護時，ESE3x3板僅完成E3/T3電接口的功能。當需要1:N（N≤5）單板保護時，ESE3x3板與BIE3x3板配合實現E3/T3電業務的1:N（N≤5）單板保護 |
| SFEx6 | 智能快速以太網主板 | 實現以太網接口間的交換、映射和解映射 |
| SED | 增強型智能以太網板 | 支持Q in Q的識別，使用最外層802.1Q標識作為用戶隔離VLAN標識，參與學習查找以及環網上業務的隔離、完成通道開銷的讀取與插入等功能 |
| EIFEx4 | 4路以太網電接口板 | 提供4/6路以太網物理電接口 當不需要1:N（N≤5）單板保護時，EIFEx4板僅完成以太網電接口的功能。當需要1:N（N≤5）單板保護時，EIFEx4板與BIFE板配合實現以太網電業務的1:N（N≤5）單板保護 |
| EIFEx6 | 6路以太網電接口板 | |
| BIFE | 以太網接口橋接板 | 完成保護板SFEx6和對應被保護工作板SFEx6的接口板EIFEx4的橋接功能 僅當系統需要實現FE電業務1:N（N≤5）單板保護時使用，插在保護板對應的業務接口板槽位 |
| AP1x4 | 4個155端口ATM處理板 | 接入和處理4路ATM業務 |
| RSEB | 內嵌RPR處理板 | 支持Q in Q的識別，使用最外層802.1Q標識作為用戶隔離VLAN標識，參與學習查找以及環網上業務的隔離 支持不同的客戶，不同的客戶用VLAN ID來區分 支持RPR業務處理功能 |
| OA | 光放大板 | 實現光信號放大功能 |
| FAN | 風扇板 | - |
技術指標
ZXMP S385子架的技術指標參見表3。
| 技術指標 | 說明 |
|---|---|
| 交叉容量 | 高階60G，低階5G |
| 業務槽位數 | 12 |
| 業務接口 | E1/T1/E3/T3,STM-1/4/16,GE/FE |
| 主要功能特性 | 保護機制：交叉&時鐘單元，電源板和時鐘接口板1+1保護；邏輯子網保護；電接口TPS保護；DNI保護；SNCP保護； 先進設計：槽位插板無對偶限制，更靈活；單纖雙向，彩色光接口，提升業務部署能力 |
| 尺寸（高*寬*深）mm | 443.7mm(高)×482.6mm(寬)×270mm(深) |
| 電源 | -48V/60V DC |
| 最大功耗 | 250W |
| 工作環境 | 環境溫度-5 ℃～+45 ℃，相對濕度5%～95% |
