華為OSN2500設備由機柜、機柜門、直流配電盒、公務電話固定框、子架、可插單板和各種線纜組成，可以安裝在300mm/600mm深的ETSI機柜和標準19英寸機柜中。
安裝在ETSI 300mm機柜中的華為OSN2500設備如圖1所示。

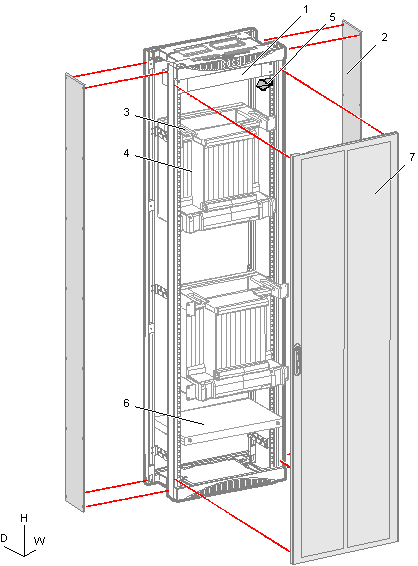

圖1 華為OSN2500設備的結構和組成
1. 直流配電盒 | 2. 側門 | 3. 分線板 | 4. 子架 |
5. 公務電話架 | 6. 盤纖盒 | 7. 前門 | - |
OptiX OSN2500子架外觀如圖2所示。

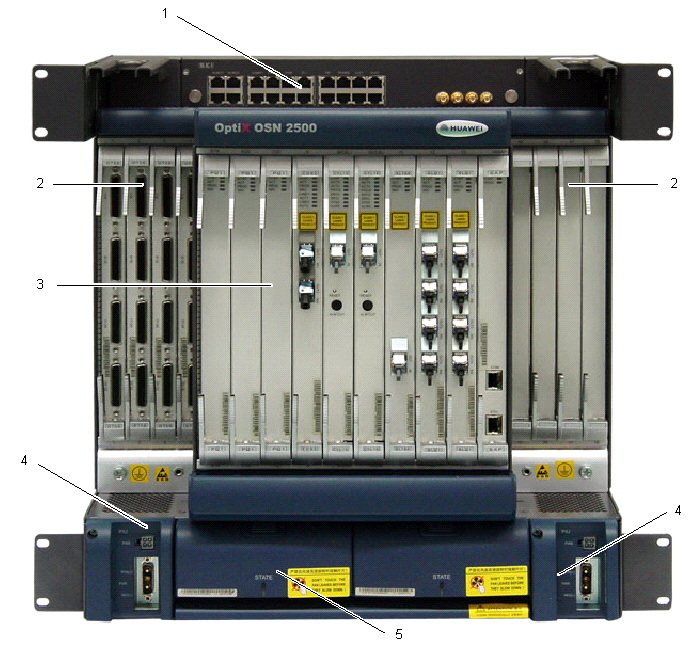

圖2 OptiX OSN2500子架外觀
| 1. 擴展信號接口板區 | 2. 接口板槽位區 | 3. 處理板槽位區 | 4. 電源區 | 5.風扇區 |
