SSN1BA2（簡稱BA2）光功率放大板，能對2路光信號進行功率放大，完成光信號的放大功能，適用于長距離的光纖傳輸。光信號進行長距離傳輸時，信號衰耗較多，為使光接收機接收到正常的光信號，需要加光功率放大板（華為BA2）。
華為SSN1BA2單板屬于光功率放大板，單板由光學部分、驅動與檢測部分、數據處理與通信部分構成?？捎迷贠ptiX OSN3500/OSN7500/OSN2500/OSN1500系列設備上，提高線路板的發送光功率至+13dBm～+15dBm或+15dBm～+18dBm，從而使傳輸距離可達120km或130km以上（G.652光纖，損耗以0.275dB/km計）。華為BA2單板有單口和雙口兩種類型，單口BA2單板面板上共有1對LC光接口，能接收和發送1路光信號。雙口BA2單板面板上共有2對LC光接口，能接收和發送2路光信號。SSN1BA2單板的輸入光信號波長要求在1530nm～1565nm范圍內，否則無法對輸入光進行正確的放大。請確認BA2單板對接的線路板的輸出波長。
功能和特性
光信號進行長距離傳輸時，信號衰耗較多，為使光接收機接收到正常的光信號，需要加光功率放大板（BA）。
BA2單板能對2路光信號進行功率放大，具體功能和特性如表1所示。
| 功能和特性 | 描述 |
|---|---|
| 基本功能 | 提高線路板的發送光功率至+13dBm～+15dBm或+15dBm～+18dBm，從而使傳輸距離可達120km或130km以上（G.652光纖，損耗以0.275dB/km計）。 |
| 支持EDFA | 支持EDFA（Erbium-Doped Fiber Amplifier）模塊激光器溫度的自動控制以及光功率的自動控制； 支持EDFA模塊輸入、輸出光功率的自動監測和光功率查詢； 支持EDFA模塊的保護功能。當無輸入光時，激光器自動關斷，當輸入光恢復后，自動開啟激光器。 |
| 性能監視與告警監測 | 支持激光器性能參數的上報。提供豐富的告警和性能事件，便于設備的管理和維護。 |
| 維護特性 | 支持單板熱插拔。 |
| 軟件升級 | 支持軟件的平滑升級和擴展。 |
BA2單板的輸入光信號波長要求在1530nm～1565nm范圍內，否則無法對輸入光進行正確的放大。請確認BA2單板對接的線路板的輸出波長。
BA2提供智能功率調節功能IPA（Intelligent Power Adjustment）。IPA功能主要是在線路板收光側檢測到輸入無信號的時候關閉泵浦激光器，以防止發送的激光功率過大傷害人眼。
面板
BA2單板的面板上有單板指示燈和接口。
面板圖
BA2單板有單口和雙口兩種類型。
單口BA2單板的面板外觀圖如圖1所示。

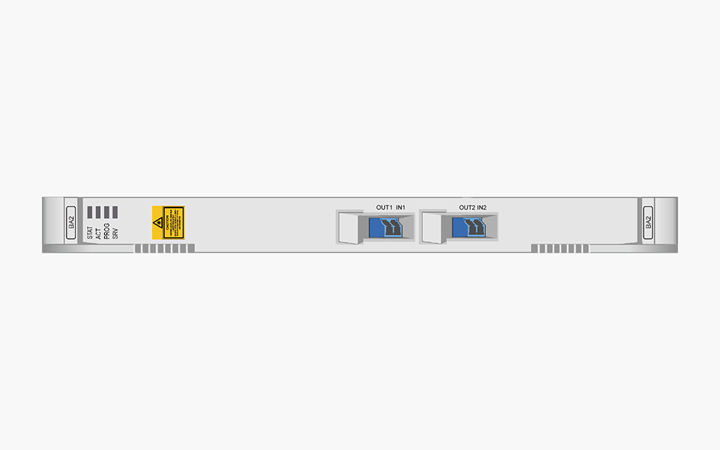

雙口BA2單板的面板外觀圖如圖2所示。
指示燈
單板面板上的指示燈有：
單板指示燈的具體含義請參見指示燈。
接口
單口BA2單板面板上共有1對LC光接口，能接收和發送1路光信號。使用可插拔的光模塊，便于光模塊的維護和升級。
雙口BA2單板面板上共有2對LC光接口，能接收和發送2路光信號。使用可插拔的光模塊，便于光模塊的維護和升級。
工程上如果遇到拉手條上帶有兩個LC光接口的單口BA2單板。則只有上面一個光接口（IN1/OUT1）有用。對于拉手條上帶有兩個LC光接口的BA2單板，區別其為單口還是雙口，請參見單板特性碼。
單口BA2接口類型和用途如表2所示。
| 面板接口 | 接口類型 | 用途 |
|---|---|---|
| IN | LC | 接收一路光信號。 |
| OUT | LC | 發送一路光信號。 |
雙口BA2接口類型和用途如表3所示。
| 面板接口 | 接口類型 | 用途 |
|---|---|---|
| IN1 | LC | 接收第一路光信號。 |
| OUT1 | LC | 發送第一路光信號。 |
| IN2 | LC | 接收第二路光信號。 |
| OUT2 | LC | 發送第二路光信號。 |
單板特性碼
單板特性碼即單板條形碼中位于單板名稱后面的編碼。BA2的單板特性碼用于描述光接口的輸出光功率。
BA2的單板特性碼與輸出光功率之間的關系如表4所示。
| 單板 | 特性碼 | 輸出光功率 |
|---|---|---|
| SSN1BA201 | 01 | 雙路光功率放大：14dBm |
| SSN1BA202 | 02 | 雙路光功率放大：17dBm |
| SSN1BA203 | 03 | 單路光功率放大：14dBm |
| SSN1BA204 | 04 | 單路光功率放大：17dBm |
| SSN1BA205 | 05 | 雙路光功率放大：14&17dBm |
技術指標
BA2單板指標包含光接口指標、激光安全等級、機械指標和功耗。
光接口指標
BA2單板的光接口指標如表5所示。
| 項目 | 指標值 |
|---|---|
| 輸入波長范圍 | 1530～1565 |
| 輸入光功率范圍（dBm） | –6～+3 |
| 輸出光功率范圍（dBm） | +14～+14.5或+17～+17.5 |
| 噪聲指數（dB） | <6.5 |
激光安全等級
單板激光安全等級為CLASS 1M，單板光口最大輸出光功率在10dBm（10mW）至22.15dBm（164mW）之間。
機械指標
BA2單板的機械指標如下：
功耗
BA2單板在常溫（25C）條件下最大功耗為19W。
