PQ1 63xE1業務處理板

更新時間：2023-11-27 點擊數：

SSN2PQ1（簡稱PQ1）63xE1業務處理板，支持E1信號的處理、開銷處理、告警和性能事件、維護特性、TPS保護。華為PQ1單板由接口模塊、映射/解映射模塊、接口轉換模塊、邏輯控制模塊和電源模塊組成。

華為SSN2PQ1單板屬于PDH處理板，可用在OptiX OSN7500/OSN3500/OSN2500/OSN1500系列設備上實現PDH信號的上/下處理，華為PQ1單板必須與接口板配套使用，完成63路E1信號的接入和處理。PDH處理板完成支路信號到線路信號的上/下處理。根據接口阻抗的不同，PQ1分為SSN2PQ1A（75歐姆）和SSN2PQ1B（120歐姆）。除了接口阻抗不同，兩個單板的功能特性一致。當不區分接口阻抗特性時，PQ1A和PQ1B單板統稱為PQ1單板。

功能和特性

PQ1單板支持E1信號的處理、開銷處理、告警和性能事件、維護特性、TPS保護。

PQ1單板的具體功能和特性如表1所示。

表1 PQ1單板的功能和特性
功能和特性 描述
N1PQ1 N2PQ1
基本功能 處理63路E1信號。 處理63路E1信號。
業務處理 N1PQ1配合出線板可以接入和處理63路E1電信號。
  • N2PQ1配合出線板可以接入和處理63路E1信號。
  • 支持E13功能，主要實現低級別業務E1到高級別業務E3的匯聚。
開銷處理 支持VC-12級別的通道開銷的處理，如J2字節。
告警和性能 提供豐富的告警和性能事件，便于設備的管理和維護。
維護特性
  • 支持電接口的內環回、外環回功能。
  • 支持軟復位和硬復位，軟復位不影響業務。
  • 支持單板制造信息的查詢功能。
  • 支持FPGA在線加載功能。
  • 支持單板軟件的平滑升級。
  • 支持PRBS功能，請參見可獲得性。
  • N1PQ1不支持CRC功能，N2PQ1支持CRC功能。
  • 支持單板熱插拔。
保護方式

PQ1配合出線板，支持TPS保護：

  • N1PQ1支持混合保護，當工作板為N1PQ1時，保護槽位可以插N1PQ1、N2PQ1或N1PQM。
  • N2PQ1不支持混合保護，當工作板為N2PQ1時，保護槽位只能插N2PQ1單板。

面板

PQ1單板的面板上有單板指示燈。

面板圖

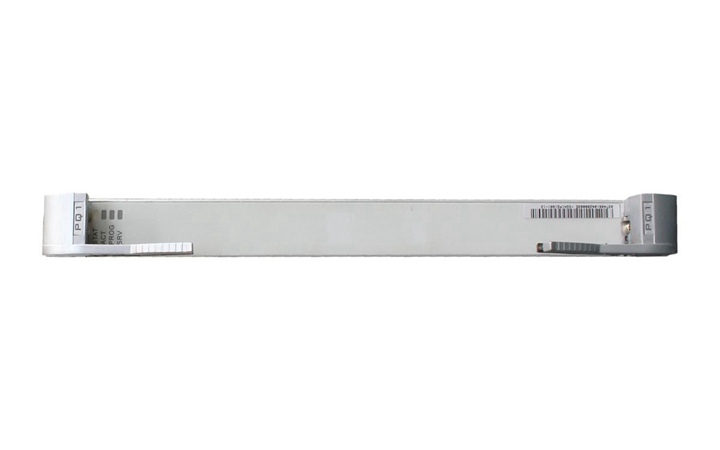

PQ1單板面板外觀圖如圖1所示。

圖1 PQ1面板外觀圖
PQ1 63xE1業務處理板(圖1)

指示燈

單板面板上的指示燈有：

  • 單板硬件狀態燈（STAT）—紅綠雙色指示燈
  • 業務激活狀態燈（ACT）—綠色指示燈
  • 單板軟件狀態燈（PROG）—紅綠雙色指示燈
  • 業務告警指示燈（SRV）—紅、綠、黃三色指示燈

單板指示燈的具體含義請參見指示燈。

接口

PQ1單板的面板上無接口。

PQ1單板由D75S、D12S/D12B接口板提供75歐姆或者120歐姆的E1接口，詳細說明請參見“D75S”、“D12S”和“D12B”。

單板特性碼

單板特性碼即單板條形碼中位于單板名稱后面的編碼。PQ1的單板特性碼用于描述接口阻抗類型。

PQ1的單板特性碼與接口阻抗類型之間的關系如表2所示。

表2 PQ1單板特性碼與接口阻抗類型之間的關系
單板 特性碼 接口阻抗類型
SSN1PQ1A01、SSN2PQ1A01 A01 75歐姆
SSN1PQ1B01、SSN2PQ1B01 B01 120歐姆

技術指標

PQ1單板指標包含電接口指標、機械指標和功耗。

電接口指標

PQ1單板的電接口指標在D75S/D12S/D12B單板上，電接口指標請參考D75S單板技術指標、D12S單板技術指標和D12B單板技術指標。

機械指標

PQ1單板的機械指標如下：

  • 單板尺寸：25.4mm（寬）x235.2mm（深）x261.4mm（高）
  • 重量：1.0kg

功耗

N1PQ1單板在常溫（25C）條件下最大功耗為19W。

N2PQ1單板在常溫（25C）條件下最大功耗為13W。
