SF16 STM-16光接口板

更新時間：2023-11-27 點擊數：

SSN1SF16（簡稱SF16）STM-16光接口板，支持接收和發送1路STM-16（帶外FEC，2.666Gbit/s）光信號、開銷處理等功能和特性。華為SF16單板由光電轉換模塊、SDH開銷處理模塊、邏輯控制模塊和電源模塊組成。

華為SSN1SF16光接口板屬于SDH線路單板，可用在OptiX OSN2500/OSN3500/OSN1500系列設備上實現1路STM-16光信號的接收和發送。通過本單板，華為SF16將接收到的光信號經O/E轉換后送往交叉?zhèn)?，同時交叉?zhèn)鹊碾娦盘柦?jīng)E/O轉換后發送出去。SDH光板可以在系統中組成環形網或鏈形網。

功能和特性

SF16單板支持接收和發送1路STM-16（帶外FEC，2.666Gbit/s）光信號、開銷處理等功能和特性。

SF16單板的具體功能和特性如表1所示。

表1 SF16單板的功能和特性
功能和特性 描述
基本功能
  • 接收和發送1路STM-16（帶外FEC，2.666Gbit/s）的光信號。
  • 支持FEC功能的使能和禁止。
光接口規格
  • 支持Ue-16.2c、Ue-16.2d和Ue-16.2f系統規格的光接口。Ue-16.2c、Ue-16.2d和Ue-16.2f的光接口為華為自定義標準。
  • 支持符合ITU-T G.692建議的標準波長輸出，可以直接接入DWDM（Dense Wavelength Division Multiplexing）設備。
  • 支持DWDM彩色光接口，光接口采用LC連接器。DWDM光接口支持640km傳輸距離。
光模塊規格
  • 支持光模塊信息檢測和查詢。
  • 光接口提供激光器打開、關閉設置和激光器自動關斷功能。
業務處理
  • 支持VC-12/VC-3/VC-4業務以及VC-4-4c、VC-4-8c、VC-4-16c級聯業務。
  • SF16單板對FEC的包封編碼處理和開銷處理符合ITU-T G.709建議。
開銷處理
  • 支持STM-16信號的段開銷處理。
  • 支持通道開銷的處理（透明傳輸和終結）。
  • 支持對J0/J1/C2字節的設置和查詢。
  • 支持1路ECC通信。
告警和性能

提供豐富的告警和性能事件，便于設備的管理和維護。

REG規格 不支持
保護方式
  • 支持二纖復用段環保護、四纖復用段環保護、線性復用段保護、SNCP保護、SNCTP和SNCMP等多種保護方式。
  • 支持MSP和SNCP共享光路保護。提供2套K字節的處理能力，1塊SF16板最多支持2個MSP環。
維護特性
  • 支持光口級別的內環回、外環回功能。
  • 支持VC-4通道內環回功能。
  • 支持軟復位和硬復位，軟復位不影響業務。
  • 支持單板制造信息的查詢功能。
  • 支持FPGA在線加載功能。
  • 支持單板軟件的平滑升級。
  • 支持一鍵式數據采集。
  • 支持單板熱插拔。

面板

SF16單板的面板上有單板指示燈、接口、條形碼和激光安全等級標簽。

面板圖

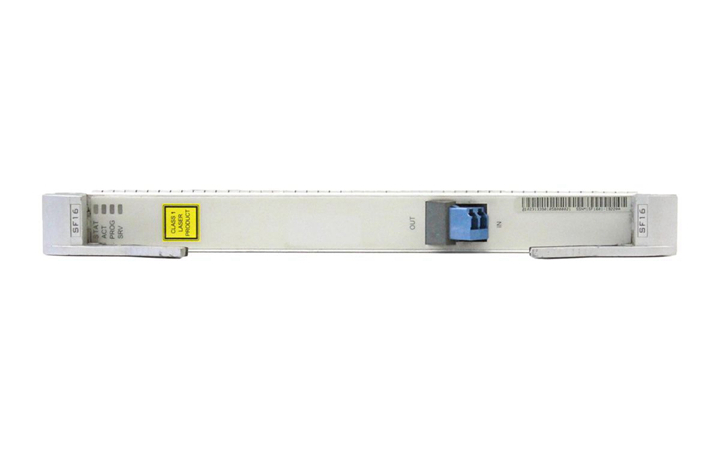

SF16單板面板外觀圖如圖1所示。

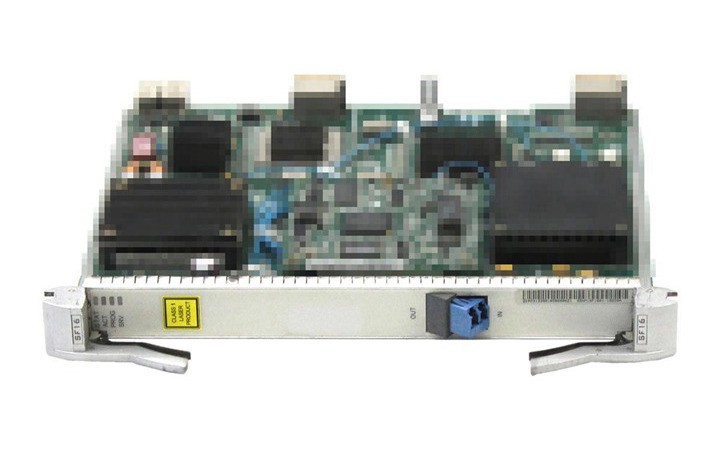

圖1 SF16單板的面板圖
SF16 STM-16光接口板(圖1)

指示燈

單板面板上的指示燈有：

  • 單板硬件狀態燈（STAT）—紅綠雙色指示燈
  • 業務激活狀態燈（ACT）—綠色指示燈
  • 單板軟件狀態燈（PROG）—紅綠雙色指示燈
  • 業務告警指示燈（SRV）—紅、綠、黃三色指示燈

單板指示燈的具體含義請參見指示燈。

接口

SF16單板的面板上共有1個光接口，各接口類型和用途如表2所示。

SF16采用不可插拔光模塊。

表2 SF16單板光接口說明
面板接口 接口類型 用途
IN LC 接收光信號
OUT LC 發送光信號

單板特性碼

單板特性碼即單板條形碼中位于單板名稱后面的編碼。SF16的單板特性碼用于描述光接口的類型。

SF16的單板特性碼與光接口類型之間的關系如表3所示。

表3 SF16單板特性碼與光接口類型之間的關系
單板 特性碼 光接口類型
SSN1SF1600 00 彩色光接口
SSN1SF1601 01 Ue-16.2c/Ue-16.2d/Ue-16.2f
SSN1SF1603 03 Ue-16.2c/Ue-16.2d/Ue-16.2f

技術指標

SF16單板指標包含光接口指標、激光安全等級、機械指標和功耗。

接口指標

SF16單板的光接口指標如表4所示。

表4 接口指標
類型 描述
Ue-16.2c Ue-16.2c雙纖雙向光接口
Ue-16.2d Ue-16.2d雙纖雙向光接口
Ue-16.2f Ue-16.2f雙纖雙向光接口
640km DWDM 640km DWDM STM-16光接口(FEC)

激光安全等級

單板激光安全等級為CLASS 1，單板光口最大輸出光功率低于10dBm（10mW）。

機械指標

SF16板的機械指標如下：

  • 單板尺寸：25.4mm（寬）x235.2mm（深）x261.4mm（高）
  • 重量：1.1kg

功耗

SF16板在常溫（25C）條件下的最大功耗為26W。
