ETP48200-C5B6

更新時間：2023-11-30 點擊數：

ETP48200-C5B6 是盒式電源系統，給–48V DC 系列的通信設備供電，最大輸出電流為200A。

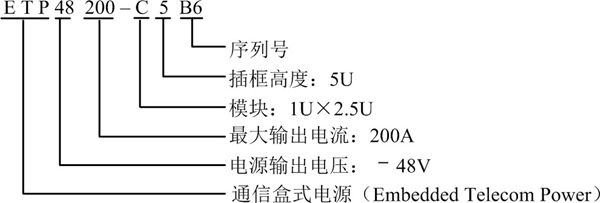

ETP48200-C5B6 的型號說明如圖1所示。

圖1 型號說明

ETP48200-C5B6(圖1)

系統特點

電壓范圍寬 85V AC～300V AC

完善的電池管理功能

網絡化設計，提供一路 COM 接口、一路RS485/RS232接口

支持華為網管協議和電總協議，可與華為NetEco網管、M2000網管或第三方網管通信，組網靈活，可實現遠程管理，無人值守

支持 LCD 界面顯示、按鍵操作

支持整流模塊熱插拔

整流模塊功率因數值達 0.99

系統配置

ETP48200-C5B6 系統配置見表1

表1 ETP48200-C5B6 系統配置
項目系統配置
插框

3U 配電空間

1U 監控單元

1U 整流模塊安裝空間

配電單元

交流配電：交流輸入空開

直流配電：重要負載支路（BLVD），次要負載支路（LLVD），電池支路

監控單元SMU06C1
整流模塊最大可配置4個R4850N2或R4850G2整流模塊
防雷器

交流防雷：標稱雷擊放電電流 20kA，最大雷擊放電電流40kA，8/20μs

直流防雷：差模10kA，共模20kA，8/20μs

內部結構

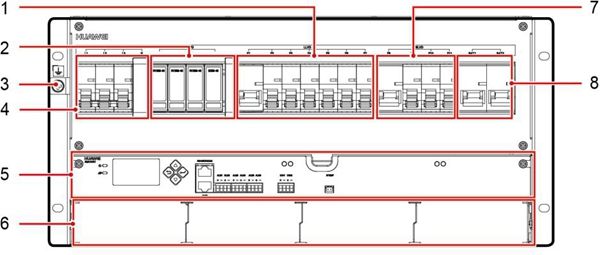

華為ETP48200-C5B6 的內部結構如圖2所示。

圖2 華為ETP48200-C5B6 內部結構圖

ETP48200-C5B6(圖2)

1.LLVD 空開2.交流防雷器3.接地螺絲4.交流輸入空開和端子
5.SMU06C16.整流模塊安裝空間7.BLVD 空開8.電池空開

配電單元

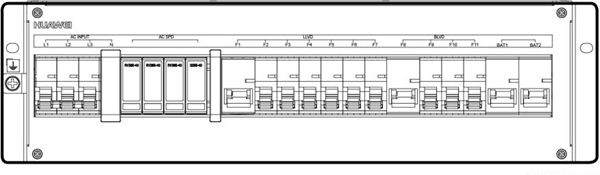

華為ETP48200-C5B6 交直流配電單元如圖3所示，配電規格如表2所示。

圖3 華為ETP48200-C5B6 交直流配電單元

ETP48200-C5B6(圖3)

表2 華為ETP48200-C5B6 配電規格
項目配電規格
輸入制式

220/380V AC三相四線兼容 220V AC單相

交流配電

1路63A/3P空開

直流配電

BLVD空開：1路80A/1P，2路32A/1P，1路10A/1P

?LLVD空開：1路80A/1P，6路32A/1P

電池支路2路125A/1P空開
防雷器

交流防雷：標稱雷擊放電電流20kA，最大雷擊放電電流40kA， 8/20μs

直流防雷：差模10kA，共模20kA，8/20μs
