問題描述（故障現象）

中興ZXMP S385設備掉電后，部分串通2M業務中斷，復用段保護無效；

組網環境

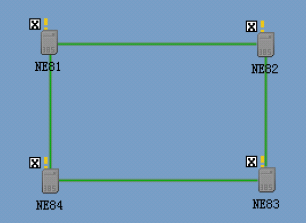

組網拓撲：

網管類型：U31 R22網管

保護配置：全網啟用兩纖雙向復用段保護

2M業務配置：業務路由為NE81經過NE82、NE83到NE84落地

原因分析

在NE82設備掉電后，NE81到NE84的2M業務中斷。NE82設備恢復供電后，業務正?；謴?。

解決方案

1.首先排除復用段倒換是否存在問題。經過確認復用段倒換正常，各狀態也正常。

2.排查是否保護通道時隙是否存在異常。重新配置一條保護通道的業務，測試正常，排除保護通道異常。

3.排查工作通道是否存在異常。這個時候發現問題所在。整個2M通道的光板時隙不一致。NE82和NE83之間的光板時隙與其他路徑不一致。

注意事項

最后，經過多方確認。原來在U31網管配置SDH業務時，沒有嚴格約束每一段路徑的光板時隙。導致部分路由在規劃光板時隙被占用后，自動生成的光板時隙不一致。

如果設備不掉電，業務完全無影響。但是設備掉電后，根據復用段保護的原理，業務即出現中斷。

這需要我們在工程中要更加仔細，嚴格按照工程規范和工程設計進行部署，并進行檢查核實。
