SSN1SLH1（簡稱SLH1）16xSTM-1光接口板，是實現16路STM-1信號處理板，完成STM-1光/電信號的處理。華為SLH1單板外部業務由接口板EU08/OU08接入，其中EU08為電接口接入，OU08為光接口接入。
華為SSN1SLH1光接口板屬于線路單板，可用在OptiX OSN3500/OSN2500/OSN1500系列設備上實現16路STM-1光信號的接收和發送。通過本單板，華為SLH1將接收到的光信號經O/E轉換后送往交叉?zhèn)龋瑫r(shí)交叉?zhèn)鹊碾娦盘?hào)經E/O轉換后發送出去。SDH線路單板可以在系統中與SLQ1、SLO1、SLT1、SL1光板組成環形網或鏈形網。
功能和特性
SLH1單板是16路STM-1信號處理板，完成STM-1光/電信號的處理。
SLH1單板的具體功能和特性如表1所示。
| 功能和特性 | 描述 |
|---|---|
| 基本功能 | 16路STM-1信號處理板。 |
| 光模塊規格 |
|
| 業務處理 | 支持VC-12/VC-3/VC-4業務。 |
| 開銷處理 |
|
| 告警和性能 | 提供豐富的告警和性能事件，便于設備的管理和維護。 |
| 保護方式 |
|
| 維護特性 |
|
SLH1板配合不同的出線板和電接口保護倒換板使用時，對STM-1信號的接入能力不同，如表2所示。
| 配合使用單板 | 功能描述 |
|---|---|
| 無 | 無接入能力。 |
| EU08 | 接入和處理8路/16路電信號。 |
| OU08 | 接入和處理8路/16路光信號。 |
| EU08+OU08 | 接入和處理8路電信號和8路光信號。 |
| EU08+TSB8 | 接入和處理8路/16路STM-1電信號，并實現SLH1板的1:N （N≤3）TPS（Tributary Protection Switching）保護。 |
面板
SLH1單板的面板上有單板指示燈、條形碼。
面板圖
SLH1的面板上沒有接口，需要和EU08、OU08配合使用。SLH1單板面板外觀圖如圖1所示。
指示燈
單板面板上的指示燈有：
單板指示燈的具體含義請參見指示燈。
單板保護
SLH1單板支持1:N（N≤3）TPS（Tributary Protection Switching）保護。
保護原理
TPS是設備級的保護，當工作板失效時，通過將信號橋接至保護板的方式對接入信號進行保護。這樣可以避免觸發較復雜的網絡級保護，如MSP、SNCP等，增加了設備的可靠性。

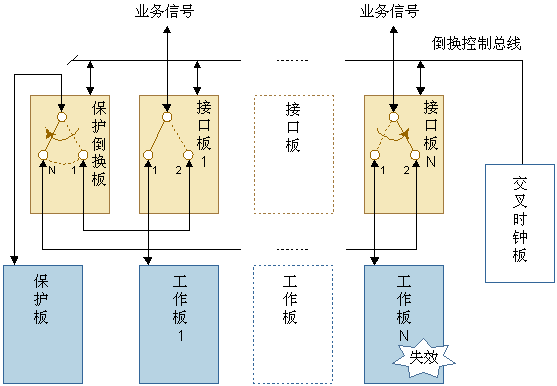

SLH1板與EU08和TSB8板配合使用可實現1組8路/16路STM-1電信號1:N（N≤3）TPS保護。SLH1的TPS保護如圖2所示。
正常狀態
各工作板正常工作時，業務信號經接口板控制開關的1位直接接入對應的工作板。
倒換狀態
當工作板檢測到失效條件需要倒換時，與之對應的接口板的控制開關由1位切換到2位，同時保護倒換板的控制開關切換到對應位，實現保護板對該失效工作板的保護。
說明：
OptiX OSN設備的TPS保護由交叉時鐘板檢測，當主控板不在位或故障時，倒換仍然可以成功。
硬件配置

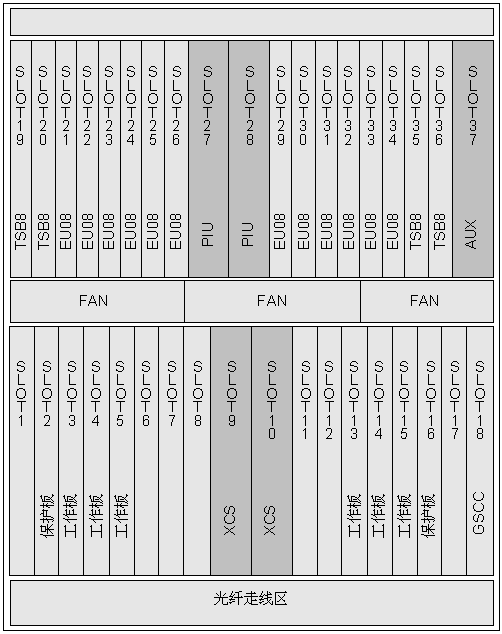

當設備配置為SLH1板2組16路信號的1:3 TPS保護時，工作板和保護板的配置關系如圖3所示。
圖3 SLH1板2組1:3 TPS保護配置關系
圖中位于slot 2的單板保護slot 3、slot 4、slot 5的單板；位于slot 16的單板保護slot 13、slot 14、slot 15的單板。
SLH1、EU08和TSB8的槽位分布如表3所示。
| 單板 | 保護組1 | 保護組2 |
|---|---|---|
| 保護SLH1 | slot 2 | slot 16 |
| TSB8 | slot 19、slot 20 | slot 35、slot 36 |
| 工作SLH1 | slot 3、slot 4、slot 5 | slot 13、slot 14、slot 15 |
| EU08 | slot 21、slot 22、slot 23、slot 24、slot 25、slot 26 | slot 29、slot 30、slot 31、slot 32、slot 33、slot 34 |
說明：
當設備配置為SLH1板2組8路信號的1:3 TPS保護時，TSB8和EU08只插在奇數號槽位。
技術指標
SLH1單板指標包含光接口指標、機械指標和功耗。
接口指標
SLH1單板的接口指標在EU08/OU08上，接口指標請參考EU08單板技術指標和OU08單板技術指標。
機械指標
SLH1板的機械指標如下：
功耗
SLH1板在常溫（25C）條件下的最大功耗為27W。
