Metro1000的交叉容量為21.25G高階全交叉或5G低階全交叉，并支持多系統間的業務調度和保護，大大增強了設備的組網能力和網絡間業務的調度能力。

華為Metro1000能提供靈活的組網能力，支持點對點、并可支持STM-1和STM-4級別的線形、環形等組網。可以與華為光網絡設備對接，構建完整的傳輸網絡解決方案。OptiX 155/622H能對接的設備：OptiX Metro5000、OptiX Metro3000、OptiX Metro2050、OptiX Metro100、OptiX OSN7500、OptiX OSN3500、OptiX OSN2500、OptiX OSN1500等設備混合組網。

設備結構

主要介紹設備的外形、外觀以及重量等。

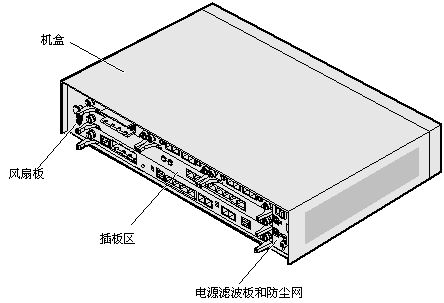

OptiX 155/622H采用盒式結構，主機外形尺寸為：436mm（寬）×293mm（深）×86mm（高），按照19英寸標準設計，滿配置重量不超過10kg，最大功耗不超過100W。OptiX 155/622H設備由機盒、風扇板、電源濾波板、防塵網以及可插入插板區的單板組成，如圖1所示。

圖1 OptiX 155/622H設備結構圖

風扇板：為設備散熱。

防塵網和電源濾波板：防塵網與風扇板一起為設備提供通風散熱的能力；電源濾波板為設備提供電源輸入。

插板區：可插入各種業務板和系統控制板，為設備提供多種業務接口和監控管理接口。

說明：
如果配置功耗超過100W，將引起系統不穩定。

槽位分布和接口說明

OptiX 155/622H有7個物理槽位用于安裝各種單板。

設備的槽位圖如圖2所示。

圖2 OptiX 155/622H槽位圖

常用配置

Metro1000設備必配條件：220V AC/-48V DC機箱，系統控制板，如SS-SCBE01 2xSTM-1(S-1.1)系統控制板、SS-SCBA01 16xE1/75ohm/2xSTM-1(S-1.1)系統控制板等。

選配業務板有STM-1/STM-4/STM-16光接口板，如OI2S、OI2D、OI4D、OI16D等，E1、E1/T1、E3/T3等多種PDH業務接口板，如SP1S、PD2S、SM1S、PM2S、PE3S等；以太網、ATM等多種數據業務單板，如ET1、ET1O、EFS、EFT等；以及其它電纜、衰減器等輔助配件。

物理特性

OptiX Metro1000機盒尺寸為：436mm（寬）×293mm（深）×86mm（高），高度為2U)，典型配置下功耗小于50W，可直接接入－48V、~110V/220V電源。
