當配置的主控交叉板為Q2CXL、Q3CXL和Q5CXL系列單板時，OptiX OSN1500B各個槽位拆分前的接入容量如圖1所示，拆分后的接入容量如圖2所示。

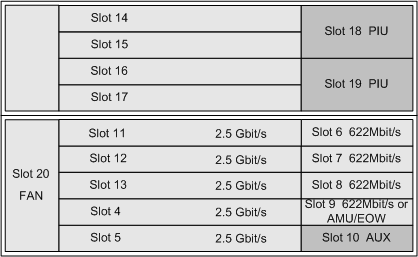

圖1 OptiX OSN1500B的槽位拆分前的接入容量（Q2CXL/Q3CXL/Q5CXL）

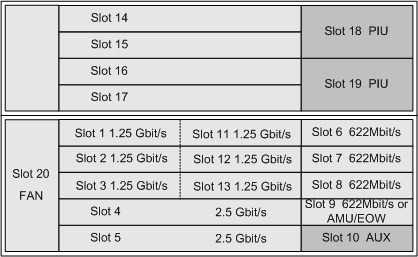

圖2 OptiX OSN1500B的槽位拆分后的接入容量（Q2CXL/Q3CXL/Q5CXL）

當配置的主控交叉單板為R1CXL和R2CXL系列單板時，OptiX OSN 1500B各個槽位拆分前的接入容量如圖3所示，拆分后的接入容量如圖4所示。

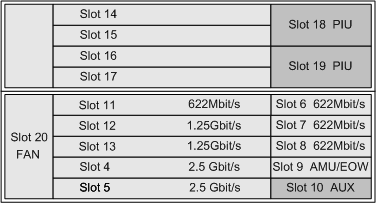

圖3 OptiX OSN1500B的槽位拆分前的接入容量（R1CXL/R2CXL）

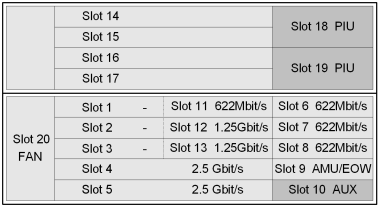

圖4 OptiX OSN1500B的槽位拆分后的接入容量（R1CXL/R2CXL）

對于華為OSN1500B，slot 11、slot 12和slot 13三個大板位可以拆分。Slot 11可以拆分為slot 1和slot 11；slot 12可以拆分為slot 2和slot 12；slot 13可以拆分為slot 3和slot 13。

如果OptiX OSN1500B上配置的主控交叉板為Q2CXL、Q3CXL和Q5CXL系列單板，則：

當作為大板位使用時，slot 11、slot 12和slot 13的接入容量均為2.5Gbit/s。

當作為小板位使用時，slot 1～3和slot 11～13的接入容量均為1.25Gbit/s。

說明：

當使用Q5CXL系列單板時，在老子架上，slot 6～9的接入容量均為622Mbit/s；在新子架上，slot 6～9的接入容量均為1.25Gbit/s。

如果華為OSN1500B上配置的主控交叉板為R1CXL和R2CXL系列單板，則：

當作為大板位使用時，slot 11的接入容量為622Mbit/s，slot 12和slot 13的接入容量均為1.25Gbit/s。

當作為小板位使用時，僅slot 11～13可以插放單板，接入容量與作為大板位使用時相同。
