問題描述（故障現象）

某地市開通多種集客業務，每種集客業務對于設備VLAN要求不同，導致設備配置節點參數不同。

解決方案

一、省干雙層VLAN，接入點單VLAN

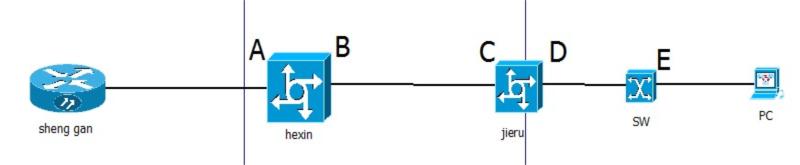

1.接入點不剝VLAN，下接交換機剝離vlan

其中，A點中興6500設備子接口配置QinQ，外層vlan及內層vlan對應省干業務的外層vlan和內層vlan

D點配置端口流分類或ROSNG子接口，VLAN配置省干業務內層vlan

業務類型為EVPL

節點參數配置：

接入點配置：端口+流分類，配置vlan為省干業務內層vlan，其他默認；

核心配置：網絡側首層動作為：保持/增加或保持，其他默認

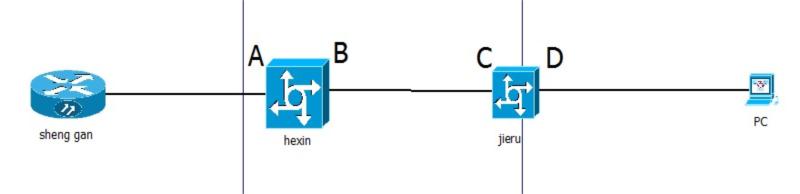

2.接入點直接接PC終端

其中，A點中興ZXCTN 6500設備子接口配置QinQ，外層vlan及內層vlan對應省干業務的外層vlan和內層vlan

D點配置端口模式

業務類型為EVPL

節點參數配置：

接入點配置：端口，首層動作為增加，增加業務的內層vlan值；

核心配置：網絡側首層動作為：保持/增加或保持，其他默認

二、上行單VLAN，接入點單VLAN

根據接入點是否剝離vlan也分為兩種，基本與上面相同。

一和二主要區別為A端點子接口配置不一致，一為QinQ，二為DOT1Q。
