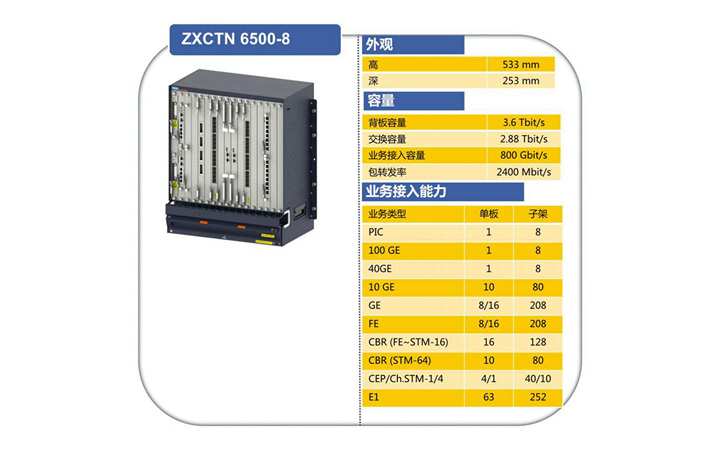

ZXCTN 6500-8（中興6500）定位于分組光融合傳送網（POTN）中的匯聚層和核心層，負責PTN業務（分組業務）和OTN業務在網絡中的傳輸。深度融合分組傳送和光傳送的傳送網，基于統一分組交換平臺，使得分組傳送功能和光傳送功能能夠進行任意比例的組合。
保護機制
ZXCTN 6500-8具備完善的設備級保護功能。
設備級保護提供主控交換板1+1熱備份和PW交換代理板的1+1保護，提供電源板的1+1保護，支持2組E1 TPS 1:N（N≤2）保護。支持部件熱插拔，提高設備的恢復能力和故障的靈活處理能力。
兼容性
ZXCTN 6500-8采用開放式的技術平臺，兼容傳統的傳輸和數據網絡。
系統設計靈活，適應多種傳送標準的發展，為業務網絡的演進提供支撐。
統一網管系統
ZXCTN 6500-8采用中興通訊統一網元管理系統NetNumen U31 R22。
與SDH/MSTP、ASON、WDM、OTN 實現集中管理，提供端到端的路徑創建和管理、QoS、OAM、實時告警和性能監控等功能。NetNumen U31 R22符合傳統傳送網要求的網元管理和友好界面，易于操作和維護，使分組網絡具備了可管理、易維護的屬性。
子架結構
ZXCTN 6500-8子架采用豎插板結構，其結構如圖1所示。
圖1 ZXCTN 6500-8子架結構示意圖
ZXCTN 6500-8子架結構說明參見表1。
| 序號 | 名稱 | 說明 |
|---|---|---|
| 1 | 安裝支耳 | 用于在機柜內固定子架。 |
| 2 | 搬運拉手 | 便于搬運子架。 |
| 3 | 接地柱 | 用于連接子架接地線纜。 |
| 4 | 防塵插箱 | 防止灰塵進入子架，影響設備性能。 |
| 5 | 風扇插箱 | 用于子架散熱。 |
| 6 | 走線槽 | 用于輔助線纜走線。 |
| 7 | 插板區 | 安裝單板，提供17個25.4 mm寬全高單板槽位。 |
子架槽位

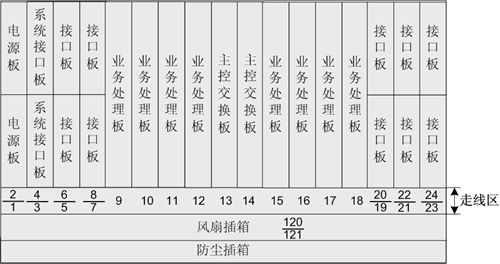

ZXCTN 6500-8子架槽位分布如圖2所示。單板可插槽位參見表2。
圖2 子架槽位分布示意圖
數字表示槽位號。
| 單板類型 | 單板代號 | 單板高度 | 占用槽位數量 | 對應槽位號 |
|---|---|---|---|---|
| 主控交換板 | NCPSA | 全高 | 1個全高槽位 | 13、14 |
| NCPCS | 全高 | 1個全高槽位 | 13、14 | |
| 系統接口板 | SAIA | 半高 | 1個半高槽位 | 3、4 |
| SAIB | 半高 | 1個半高槽位 | 3、4 | |
| 電源板 | PWRA | 半高 | 1個半高槽位 | 1、2 |
| PWRB | 半高 | 1個半高槽位 | 1、2 | |
| 業務處理板 | PWMSA | 全高 | 1個全高槽位 | 12、15 |
| PWGEAx16 | 全高 | 1個全高槽位 | 12、15 | |
| PGEAx16/8 | 全高 | 1個全高槽位 | 9 ~ 12、15 ~ 18 | |
| PGECx32 | 全高 | 2個全高槽位 | 9 ~ 12、15 ~ 18 | |
| PXGAx4/2 | 全高 | 1個全高槽位 | 9 ~ 12、15 ~ 18 | |
| PXGCx12/10/8 | 全高 | 1個全高槽位 | 11、12、15 、16 | |
| PXLGA | 全高 | 1個全高槽位 | 9 ~ 12、15 ~ 18 | |
| PCGA | 全高 | 1個全高槽位 | 11、12、15 、16 | |
| H2PA | 全高 | 1個全高槽位 | 11、12、15 、16 | |
| H4A | 全高 | 1個全高槽位 | 11、12、15 、16 | |
| C1Ax16/12/8 | 全高 | 1個全高槽位 | 9 ~ 12、15 ~ 18 | |
| C2Bx12/10/8 | 全高 | 1個全高槽位 | 11、12、15 、16 | |
| 接口板 | R63E1U | 半高 | 1個半高槽位 | 5、6、 8、22 ~ 24 |
| RE1PI-75/120 | 全高 | 1個全高槽位或2個半高槽位 | 9、10、18、19、20 | |
| R8FEF | 半高 | 1個半高槽位 | 5 ~ 8、19 ~ 24 | |
| R8FEI | 半高 | 1個半高槽位 | 5 ~ 8、19 ~ 24 | |
| R8HGE | 半高 | 1個半高槽位 | 5 ~ 8、19 ~ 24 | |
| R8HGF | 半高 | 1個半高槽位 | 5 ~ 8、19 ~ 24 | |
| R4CSB | 半高 | 1個半高槽位 | 5 ~ 8、19 ~ 24 | |
| R4CEP | 半高 | 1個半高槽位 | 5 ~ 8、19 ~ 24 | |
| R10A | 半高 | 1個半高槽位 | 5 ~ 8、19 ~ 24 | |
| SOA | 半高 | 1個半高槽位 | 5 ~ 8、19 ~ 24 | |
| SOGMDCx5/4 | 半高 | 1個半高槽位 | 5 ~ 8、19 ~ 24 |
表2中，接口板中RE1PI-75和RE1PI-120板需與R63E1U板配合使用，R8HGE和R8HGF板需與PGEA板配合使用，R8FEF、R8FEI、R4CSB、R4CEP板需與PWMSA/PWGEA板配合使用。業務處理板中，C2Bx12/10/8、H2PA、H4A、PCGA、PXGCx12/10/8板需與NCPSC板配合使用。
當安裝半高的接口板時，需配置轉換架。每個轉換架可以裝入兩塊半高單板。關于轉換架的結構說明參見“子架部件”中“轉換架”一節的介紹。
子架槽位（配置E1 TPS）

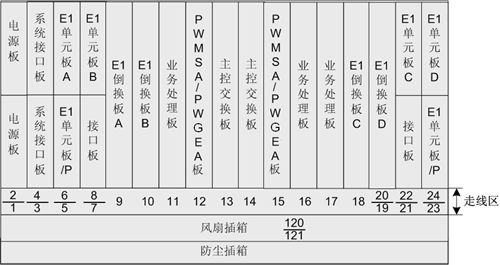

當配置E1 TPS時，設備最多支持2組1:2 TPS保護。E1單元板（R63E1U）與E1倒換板（R63E1PI）的槽位對應關系固定，如圖3所示。
圖3 E1單元板與倒換板槽位對應關系示意圖
數字表示槽位號。
圖3中，E1單元板上“/P”表示該槽位配置的E1單元板作為保護板使用。E1單元板、E1倒換板上字母“A” ~ “D”表示E1單元板和E1倒換板在保護組中的對應關系，如：E1單元板A對應E1倒換板A，E1單元板D對應E1倒換板D。
當安裝半高的E1單元板及接口板時，需配置轉換架。每個轉換架可以裝入兩塊半高單板。關于轉換架的結構說明參見“子架部件”中“轉換架”一節的介紹。
E1單元板與E1倒換板槽位對應關系參見表3。
| 保護組序號 | E1單元板槽位號 | 對應E1倒換板槽位號 | |
|---|---|---|---|
| 1 | 工作板 | 6 | 9 |
| 8 | 10 | ||
| 保護板 | 5 | - | |
| 2 | 工作板 | 22 | 18 |
| 24 | 20/19 | ||
| 保護板 | 23 | - | |
子架技術指標
ZXCTN 6500-8子架技術指標說明參見表4。
| 項目 | 單位 | 指標值 | |
|---|---|---|---|
| 尺寸（高×寬×深） | mm | 530.6×482.6×285.0（包含安裝支耳） | |
| 530.6×441.0×285.0（不含安裝支耳） | |||
| 重量 | kg | 空子架：17.00 | |
| 滿配置：48.80 | |||
| 插槽數量 | 個 | 總槽位：24 業務槽位：18（8個全高+10個半高） | |
| 電源 | 電源條件（直流） | V DC | 標稱電壓：-48 波動范圍：-38.4 ~ -57.6 |
| 整機最大功耗 | W | <2000 | |
| 散熱 | 滿負荷熱負荷值 | BTU/hour | 586 |
空子架重量指僅含背板的子架重量。
1 W=3.413 BTU/h
