問題描述（故障現象）

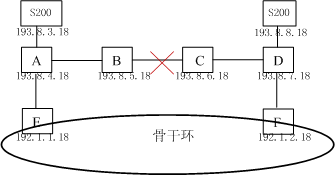

某網絡，存在有如下組網，由于BC之間經常斷光纜，導致193網段上部分網元脫管，影響該環上重要站點的監控:

解決方案

根據組網分析，當BC點光纜斷后，193網段被分成2部分，根據OSPF協協議原理，必然會引起部分網元脫管。

為解決ECC不能實現保護問題，可利用中興ZXMP S200的5－8號支路實現ECC的保護。配置步驟如下（本例使用第7個2M）：

1.配置時隙：

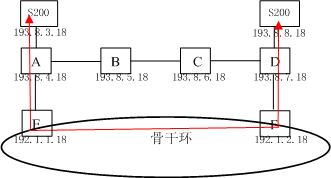

按下圖中紅線配置時隙，分別配置到2端S200上的第7個2M上。

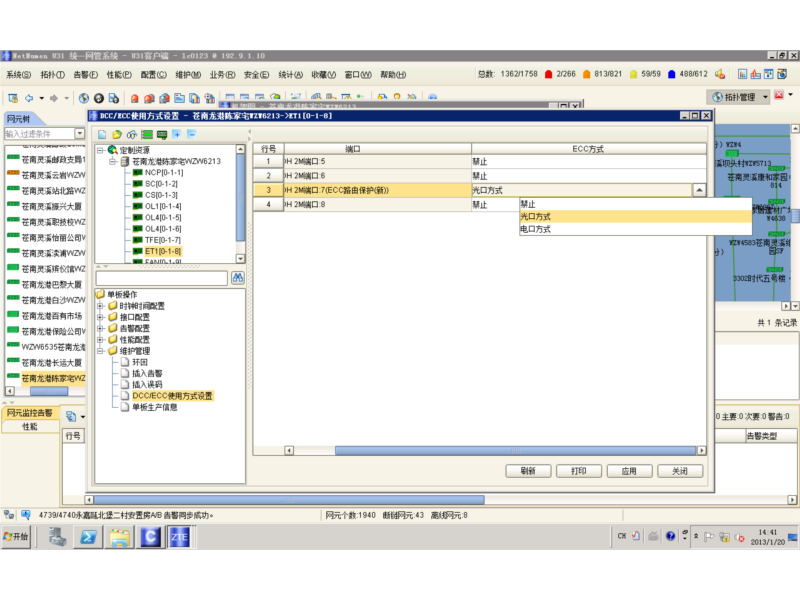

2.支路ECC方式選擇：

在網元上點右鍵，選“設備管理器”－－》左上方的選框中點擊8#ET1板－－》然后在左下方的選框中打開“維護管理”－－》點擊DCC/ECC使用方式設置－－》在右邊選框中將7號2M端口選為“光口方式”

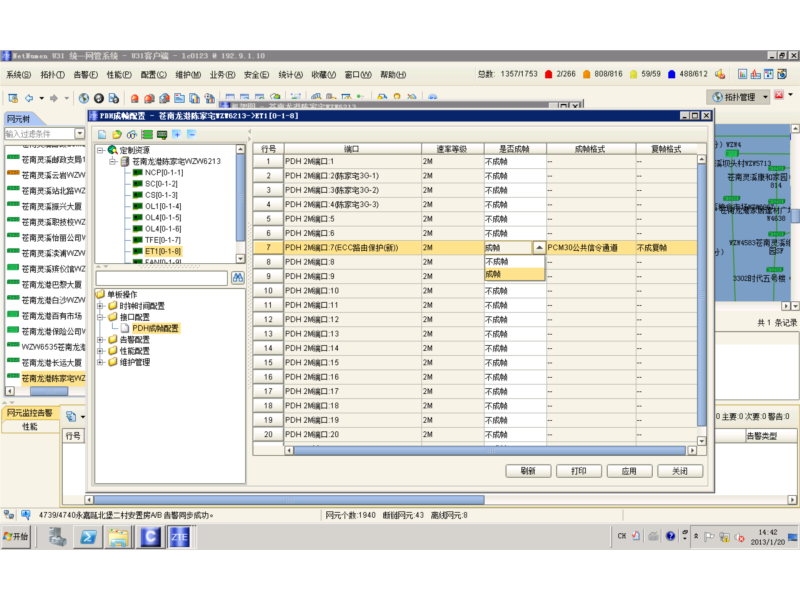

3.支路接口配置：

在網元上點右鍵，選“設備管理器”－－》左上方的選框中點擊8#ET1板－－》然后在左下方的選框中打開“接口配置”－－》點“PDH成幀配置”－－》在右邊選框中將7號2M端口的“是否成幀”一欄修改為“成幀”，其它默認即可。
