問題描述（故障現象）

OL16光板與路由器對接，2-16#VC4都上報LOP告警，1#VC4無告警。

組網環境

2端ZXMP S385設備用OL64互聯，分別配置了1塊OL16與路由器對接POS業務。

原因分析

1，交叉板或背板故障導致部分時隙工作異常。

2，業務配置錯誤，與對接的信號不匹配。

解決方案

1，路由器側反饋業務正常，但是測試帶寬發現很低，遠遠沒有達到2.5G，說明1#VC4是工作正常的。

2，VC4 LOP告警只在一端上報，另外一段設備只有LO64上報了VC4遠端缺陷指示。

3，與路由器側溝通，他們的設備上信號為一個整體，不分VC4號；基本可以判定為中興S385設備的OL16沒有完成級聯配置導致的異常告警。

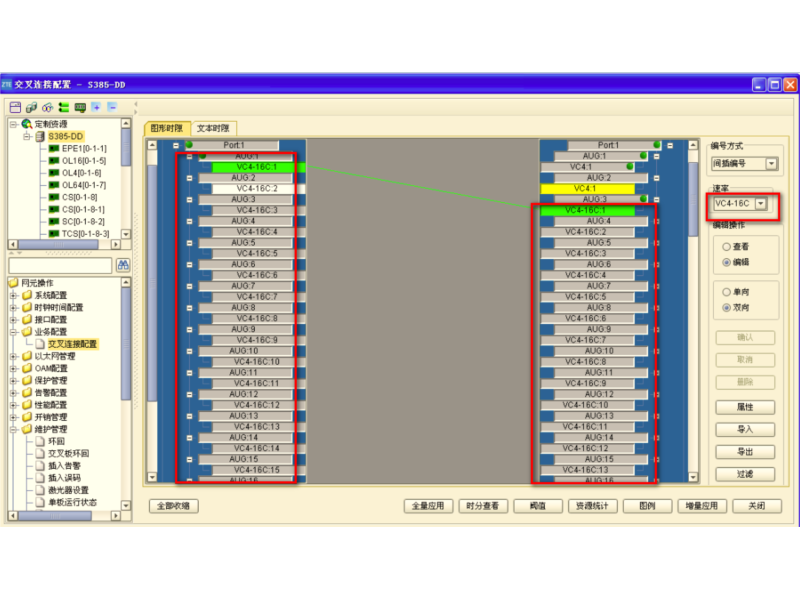

4，現場使用的是U31網管，在U31網管中設置VC4級聯，只需要在交叉連接配置界面將速率選擇為VC4-16C，完成交叉連接配置即可。

修改業務配置后，VC4 LOP告警消失。

注意事項

1，E300網管對光板設置VC4級聯，是在光板右鍵屬性中配置的，U31網管只需要選擇不通的速率完成交叉連接配置即可。

2，高速率的光板與第三方廠家對接，需注意VC4的級聯配置。
