問題描述（故障現象）

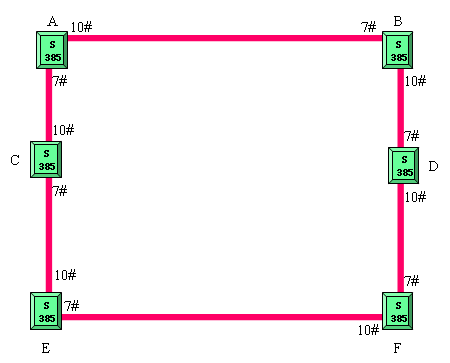

某用戶在原來A,B兩點S385設備的基礎上新增加了C,D,E,F四端中興ZXMP S385設備組成一個通道環，主要承載城域網業務。見下圖所示，誤碼發生的站點為E點的7#和F點的10#對接OL64LE板上，對接的OL64LE為S64.2b,兩點之間差不多10公里左右，網管上查詢光功率在-5db左右在范圍內，但一直還上報大誤碼。

原因分析

一般情況下光板上報大量誤碼表現形式網管上報單板性能B1或是B2或是B3；面板Rx燈閃爍?？赡茉颍?/p>

1.很大可能是光纖或者光口部分臟了。

2.單板上、光纖線路ODF架上法蘭盤損壞導致。

3.收光過強或過弱都可能導致光模塊或是業務芯片壞。

解決方案

從用戶那里得到的消息是E點到C點的光路之前也有過類似問題，后來換了一根纖就問題解決了。在網管上查詢上報B1,B2,B3誤碼的是E點的7#OL64LE板，F(xiàn)點的10#OL64LE板上報遠端誤碼，顯然是E點7#的收到F點10#發這根纖存在問題，或都是這兩點的OL64LE板有問題，或各接點的法蘭盤存在問題，經過以下幾個步驟問題最后得到解決。

1.準備兩塊備件OL64LE-S64.2b板安排兩人分別到E點和F點，首先將E點的7#OL64LE板收端加5db光衰后，在網管上查詢沒有B1,B2,B3性能,說明此站點光板是沒有問題；再將F點的10#OL64LE板收端加5db光衰后，在網管上查詢沒有B1,B2,B3性能,說明此站點光板是也沒有問題。但只要光纖對接后E點7#就上報大量誤碼。

2.將E點7#和E點10#對接的光纖互換一下，這時在網管上查詢的大量誤碼在F點的10#OL64LE板上了，E點7#這時上報遠端誤碼。故障跟著光纖走，可以判斷是光線路問題。

3.用戶更換一根同路徑的光纖后故障依然沒有解決。

4.用戶這里有所轉移到是不是我們設備問題，不是很愿意配合解決。但我們已經將兩個站點的光板都自環后查詢是無問題的。這時還是定位在光線路上，要求用戶將有法蘭盤的地方都用光纖清洗濟擦一擦。

5.最后在E點7#OL64LE板接在ODF架上的法蘭盤的光纖頭清洗了一下，最后大誤碼沒有了。

注意事項

在以前處理似問題都是光功率達到零介點了才上報大誤碼，但以上故障是光功率在范圍上，所以以后在工程上遇到這種光功率正常情況下光板上報大量誤碼時按照以上思路處理，要有信心的排除我們設備問題，故障定位在于光纖或光線路上。
